Comment un transformateur de courant mesure-t-il le courant ?

Un transformateur de courant, souvent abrégé en CT, est un transformateur d'instrument électrique conçu pour mesurer le courant alternatif de manière sûre et précise. Il fonctionne en convertissant un courant primaire important circulant à travers un conducteur en un courant secondaire proportionnel plus petit qui peut être facilement surveillé par des compteurs, des relais de protection et des équipements de contrôle. Les transformateurs de courant sont largement utilisés dans les systèmes électriques, l'automatisation industrielle, les systèmes de gestion de l'énergie et les applications de tests électriques.

Le principe de fonctionnement d'un transformateur de courant repose sur l'induction électromagnétique, découverte par Michael Faraday. Lorsqu’un courant alternatif circule dans un conducteur, il génère un champ magnétique changeant autour du conducteur. Un transformateur de courant utilise ce champ magnétique pour induire un courant correspondant dans son enroulement secondaire.

Un transformateur de courant typique se compose de trois parties principales : un noyau magnétique, un enroulement primaire et un enroulement secondaire. Le noyau magnétique est généralement constitué d’acier au silicium laminé ou d’autres matériaux à haute perméabilité qui guident efficacement le flux magnétique. L'enroulement primaire est connecté en série avec le conducteur véhiculant le courant à mesurer. Dans de nombreuses conceptions, l'enroulement primaire est simplement le conducteur lui-même passant à travers le noyau du transformateur, en particulier dans les transformateurs de courant de type anneau ou à noyau divisé. L'enroulement secondaire est enroulé autour du noyau magnétique et connecté à des dispositifs de mesure ou de protection.

Lorsqu’un courant alternatif circule dans le conducteur primaire, il produit un flux magnétique dans le noyau. Le courant étant alternatif, le flux magnétique change continuellement. Selon la loi de Faraday sur l'induction électromagnétique, un flux magnétique changeant induit une force électromotrice dans l'enroulement secondaire. Cette tension induite entraîne un courant à travers le circuit secondaire.

L'amplitude du courant secondaire dépend du rapport de spires entre les enroulements primaire et secondaire. Par exemple, dans un TC avec un rapport de transformation de 1 000 à 1, un courant primaire de 1 000 ampères produira un courant secondaire de 1 ampère. Cette relation proportionnelle permet aux instruments de mesurer indirectement des courants très importants sans être exposés à des charges de haute tension ou de courant important.

Le circuit secondaire d'un transformateur de courant est normalement connecté à des appareils à faible impédance tels que des ampèremètres ou des relais de protection. Le TC fonctionne à proximité d'une condition de court-circuit du côté secondaire. Dans ces conditions, le courant secondaire crée son propre champ magnétique qui s’oppose au champ magnétique primaire, maintenant ainsi l’équilibre dans le noyau. Cela garantit que le courant secondaire reflète avec précision le courant primaire.

La sécurité est un aspect essentiel du fonctionnement des transformateurs de courant. L'enroulement secondaire ne doit jamais être laissé en circuit ouvert lorsque le primaire est sous tension. Un secondaire ouvert peut provoquer le développement de tensions dangereusement élevées aux bornes en raison de l’absence de courant secondaire opposé. Cela pourrait endommager l'isolation et présenter de graves dangers pour l'équipement et le personnel.

Les transformateurs de courant assurent également l'isolation électrique entre les circuits haute puissance et les instruments de mesure. Cette isolation améliore la sécurité du système et permet d'utiliser des instruments basse tension standard dans des environnements haute tension. De plus, les TC contribuent à réduire les coûts des systèmes de mesure en éliminant le besoin de compteurs robustes capables de gérer directement des courants importants.

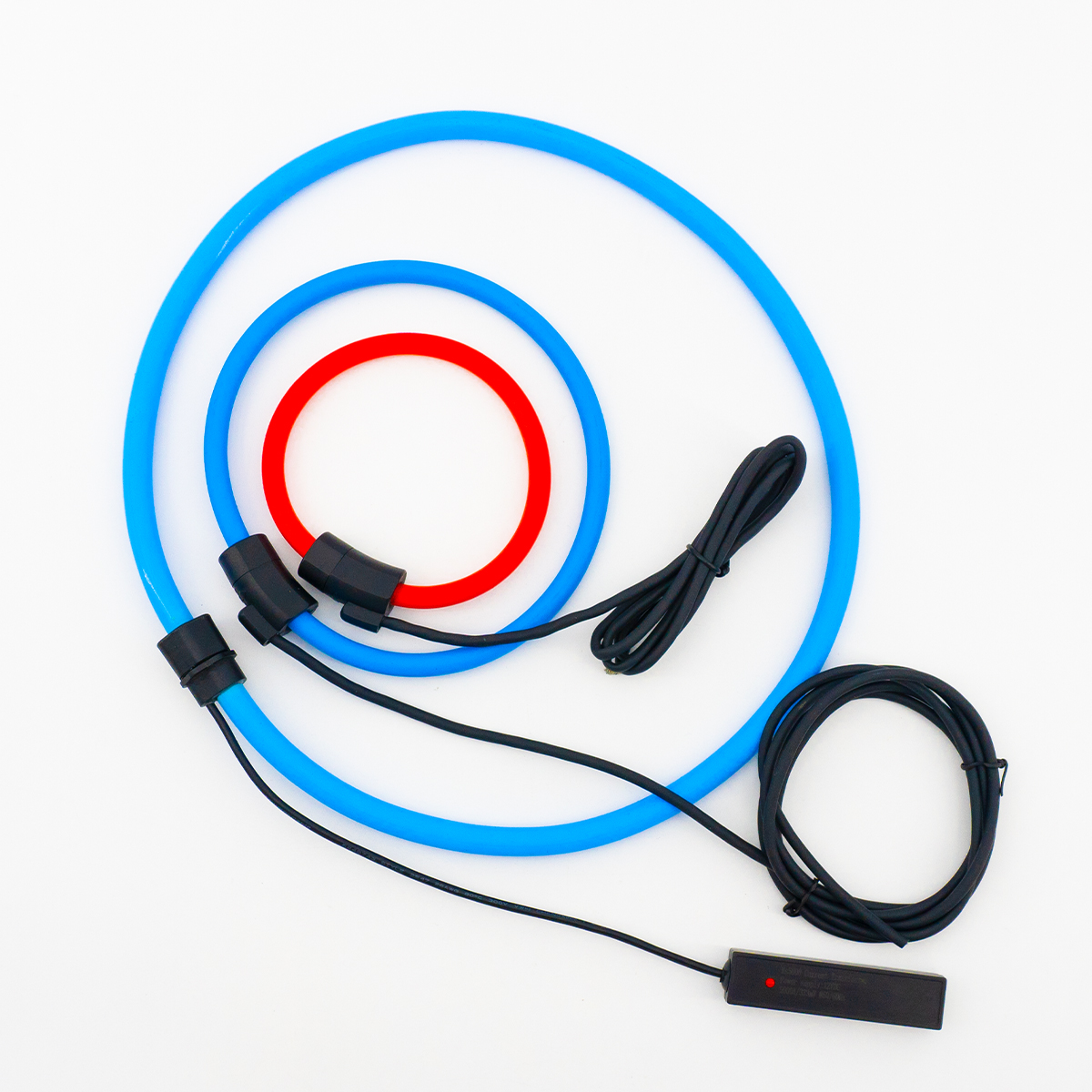

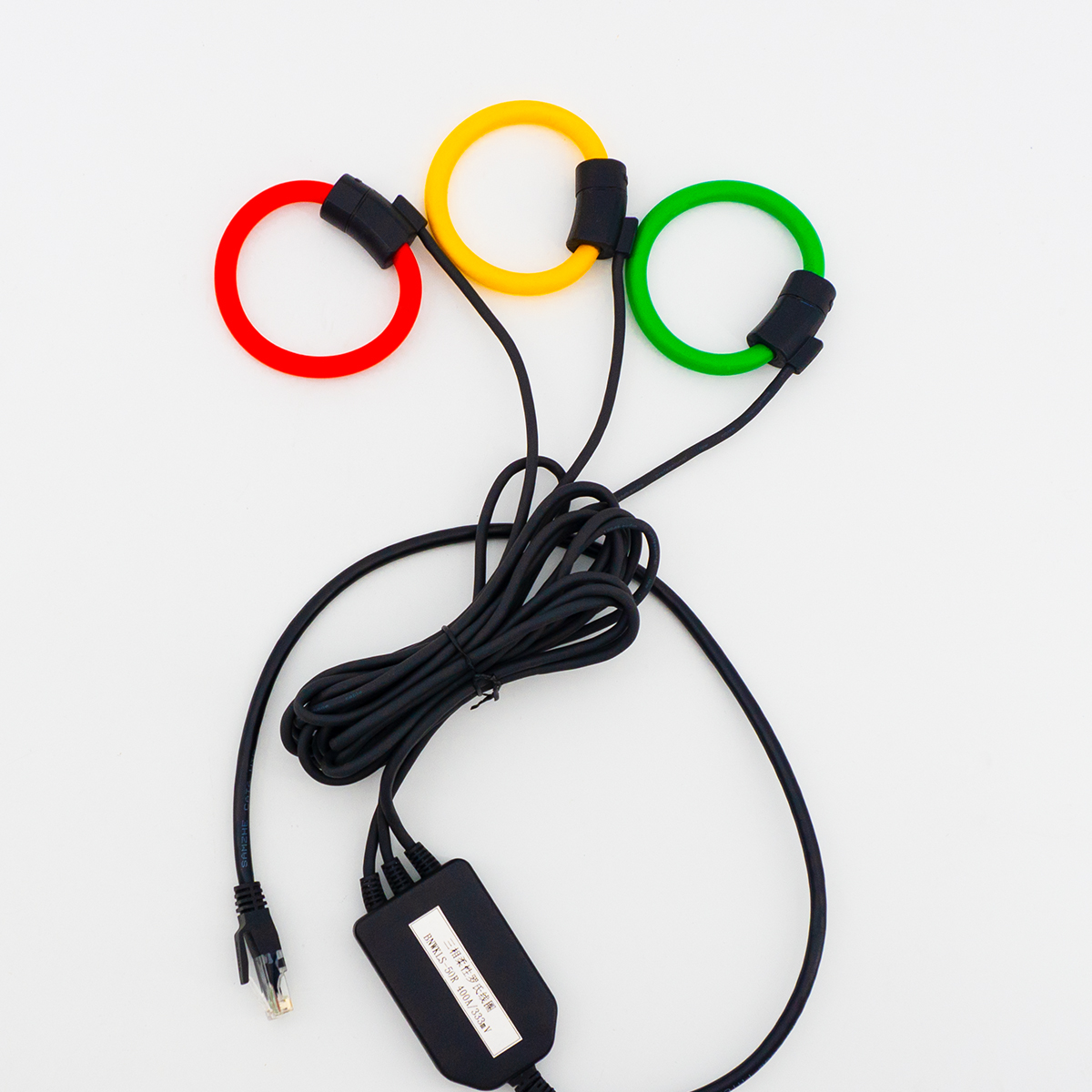

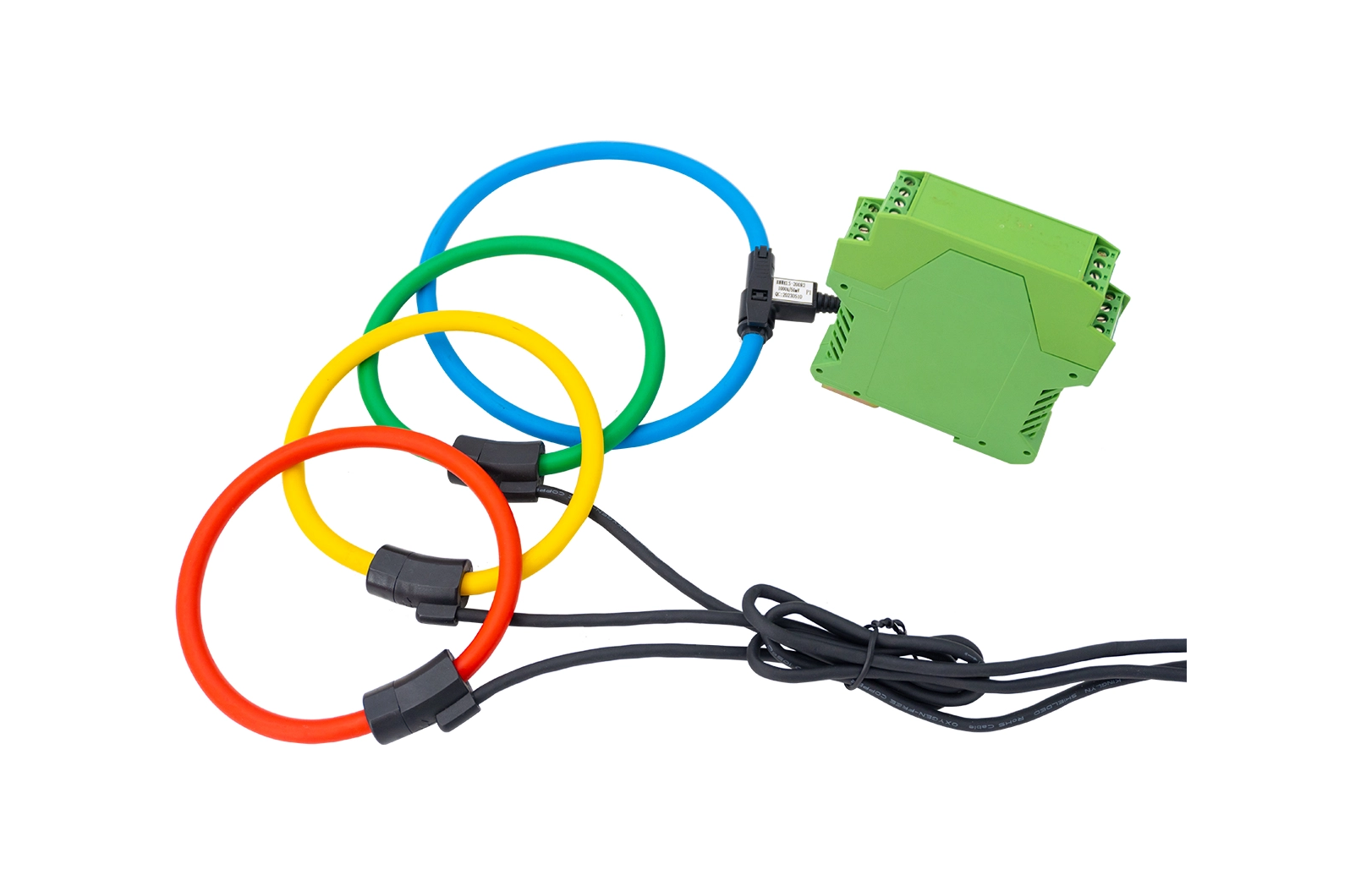

Les transformateurs de courant modernes sont conçus avec une grande précision, stabilité thermique et durabilité mécanique. Certains types avancés incluent des TC à noyau divisé pour une installation facile, des TC à bobine Rogowski pour une mesure flexible et des TC de classe de protection conçus pour la détection de défauts et le fonctionnement des relais.

En résumé, un transformateur de courant mesure le courant en utilisant l'induction électromagnétique pour convertir un courant primaire important en un courant secondaire proportionnel plus petit. Son rapport précis, son isolation électrique et ses avantages en matière de sécurité en font un appareil essentiel dans les systèmes modernes de mesure et de protection électriques.
