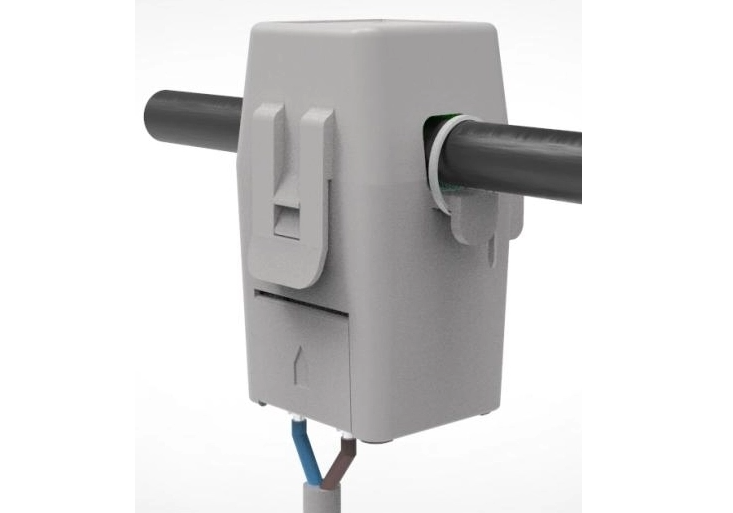

Conception du transformateur de courant

Un transformateur de courant (CT) est un transformateur de mesure essentiel largement utilisé dans les systèmes de production, de transmission et de distribution d'électricité. Sa fonction principale est de réduire le courant alternatif élevé dans les lignes électriques en un signal standardisé de courant faible pour une mesure, un comptage et une protection des relais précis. La conception moderne des transformateurs de courant se concentre sur une précision de mesure élevée, une faible perte électromagnétique, une bonne linéarité et une forte capacité anti-interférence pour s'adapter aux conditions complexes de fonctionnement du réseau.

La structure centrale d'un transformateur de courant se compose d'un noyau magnétique, d'un enroulement primaire, d'un enroulement secondaire et d'un emballage isolant. Dans la pratique de la conception, le noyau magnétique est le composant le plus critique qui détermine les performances globales. Les alliages d'acier au silicium de haute qualité ou les matériaux nanocristallins sont généralement sélectionnés en raison de leur perméabilité magnétique élevée, de leur faible perte par hystérésis et de leurs caractéristiques de saturation stables. Une section transversale raisonnable du noyau et un chemin magnétique fermé peuvent réduire efficacement les fuites magnétiques, minimiser le courant d'excitation et supprimer les erreurs de rapport et de phase lors de la conversion de courant.

La configuration des enroulements est une autre procédure de conception clé. L'enroulement primaire adopte généralement une structure à un ou plusieurs tours pour transporter un courant de système important, tandis que l'enroulement secondaire est enroulé avec un fil émaillé fin sur plusieurs tours pour induire une sortie de courant faible standard. Les concepteurs doivent suivre strictement le rapport de transformation du courant pour garantir une conversion proportionnelle cohérente entre le courant primaire et secondaire. Parallèlement, la répartition uniforme des enroulements permet d'éviter la saturation magnétique locale et améliore la stabilité de fonctionnement dans des conditions de court-circuit et de surcharge.

Le contrôle des erreurs est l’objectif principal de la conception des TC. Les erreurs de courant et le déphasage sont principalement causés par la perte d'excitation et la saturation du noyau. Pour améliorer la précision, les concepteurs optimisent l'épaisseur du matériau du noyau, réduisent les entrefers et limitent la densité de flux magnétique de travail dans la région linéaire. De plus, la conception de l’isolation est indispensable. Des matériaux isolants haute performance sont utilisés pour résister aux surtensions du système, empêcher les décharges partielles et garantir la sécurité de fonctionnement à long terme dans les environnements à haute tension.
