Normes des transformateurs de courant

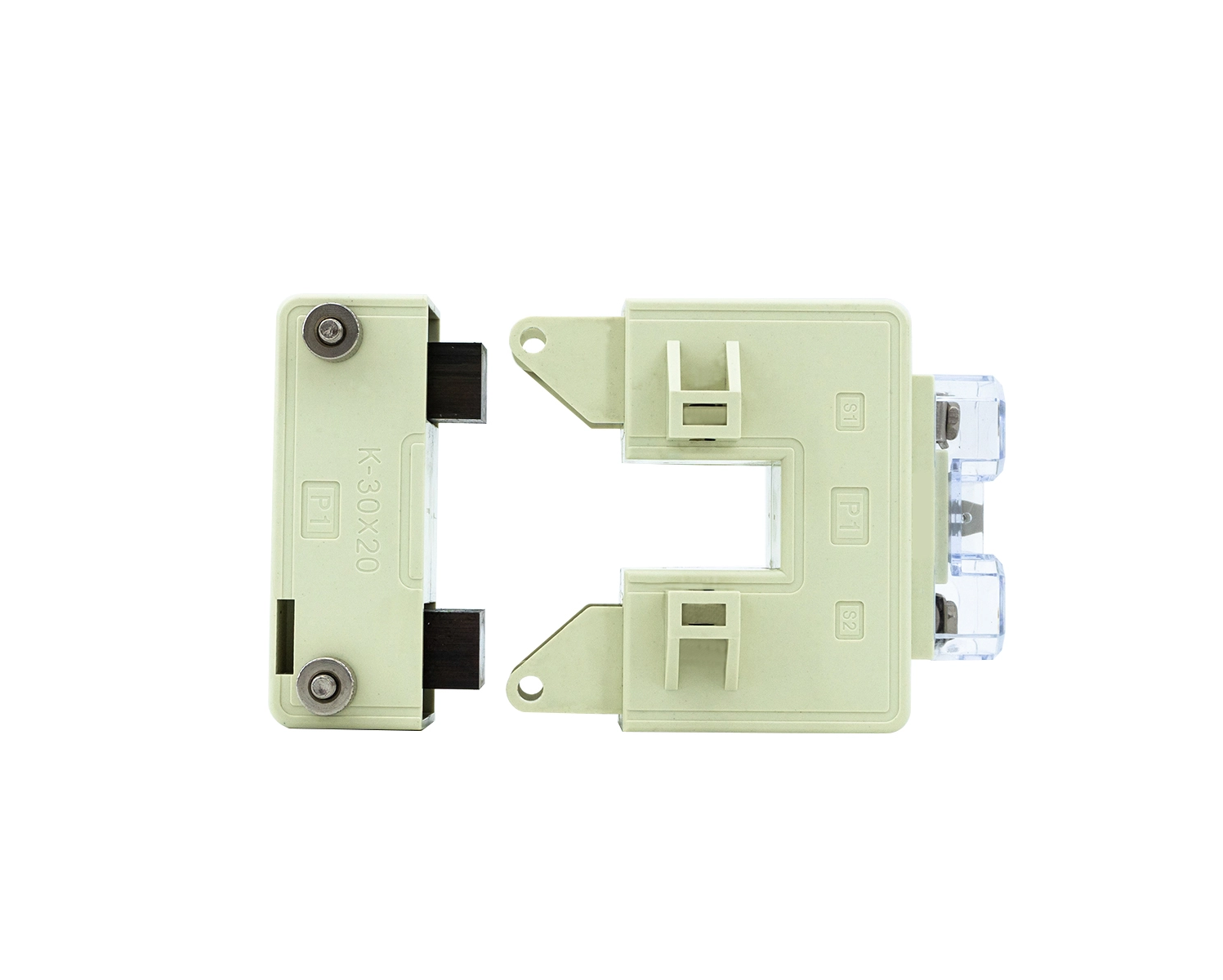

Les transformateurs de courant (TC) sont des transformateurs de mesure essentiels largement utilisés dans les systèmes électriques pour la mesure du courant, la mesure de l'énergie et la protection des relais. Un ensemble complet de normes définit leur conception, leur fabrication, leurs tests, leurs classes de précision, leurs exigences de sécurité et leurs limites de fonctionnement afin de garantir des performances et une interopérabilité cohérentes entre différents fabricants et régions.

La série de normes la plus reconnue au monde est la CEI 61869, qui a remplacé l'ancienne CEI 60044. Elle couvre séparément les transformateurs de courant de mesure et les transformateurs de courant de protection. Pour les TC de mesure, la norme CEI 61869-2 spécifie des classes de précision telles que 0,1, 0,2, 0,5 et 1,0. Ces chiffres représentent l'erreur composite maximale admissible dans les conditions nominales, affectant directement la précision de la facturation pour le comptage de l'électricité. Les TC de protection sont conformes à la norme CEI 61869-3, en se concentrant sur la précision transitoire et stable lors d'événements de défaut. Les classes PX, 5P et 10P sont des niveaux de protection typiques, indiquant que le TC peut maintenir une précision de transformation de courant acceptable lorsque des courants de court-circuit élevés le traversent.

En Amérique du Nord, la norme ANSI/IEEE C57.13 sert de spécification principale. Il utilise une logique de classification différente des normes CEI. Les TC ANSI sont marqués de tensions nominales secondaires telles que C200 ou T400, décrivant la tension de charge maximale que le TC peut fournir tout en restant dans les limites d'erreur. Cette différence signifie que les TC conçus selon la CEI ne peuvent pas remplacer directement les unités ANSI sans réévaluation de la charge et des performances.

Les normes nationales de nombreux pays adoptent des versions équivalentes de la norme CEI 61869. Ces normes couvrent des paramètres techniques clés, notamment le courant primaire nominal, le courant secondaire nominal (normalement 5 A ou 1 A), la charge nominale, la fréquence, le niveau d'isolation et le courant thermique de tenue de courte durée. La charge représente l'impédance totale du circuit secondaire, y compris les câbles, les compteurs et les relais. Si la charge réelle dépasse la valeur nominale, l'erreur de mesure CT augmentera fortement et une saturation peut se produire.

La sécurité est un autre élément essentiel des normes CT. Un avertissement critique défini dans toutes les normes est que l'enroulement secondaire ne doit jamais être laissé en circuit ouvert pendant que le courant primaire circule. Un secondaire ouvert générera une tension dangereuse extrêmement élevée, risquant de provoquer une panne de l'équipement et des blessures corporelles. Les normes spécifient également des essais diélectriques, des essais de décharge partielle, des essais d'échauffement et des essais d'endurance mécanique pour l'approbation de type.

La sélection des TC conformément aux normes pertinentes constitue la base d’un fonctionnement fiable du système électrique. Les applications de mesure donnent la priorité à un faible rapport d'erreur, tandis que les applications de protection mettent l'accent sur la capacité anti-saturation sous courants de défaut. La conformité aux normes publiées garantit que les produits CT peuvent fonctionner de manière fiable dans les réseaux électriques industriels, de distribution et à haute tension.
