Transformateur de courant contre transformateur de potentiel

Les transformateurs de courant et les transformateurs de potentiel sont deux types principaux de transformateurs de mesure utilisés dans les systèmes de distribution et de transmission d'énergie. Les deux appareils fonctionnent sur le principe de l'induction électromagnétique et sont principalement utilisés pour convertir les paramètres d'un système haute puissance en signaux standard de bas niveau pour la mesure, la surveillance et la protection du système. Ils assurent également une isolation électrique entre les circuits primaires haute tension et les équipements de commande secondaires basse tension pour garantir la sécurité de fonctionnement.

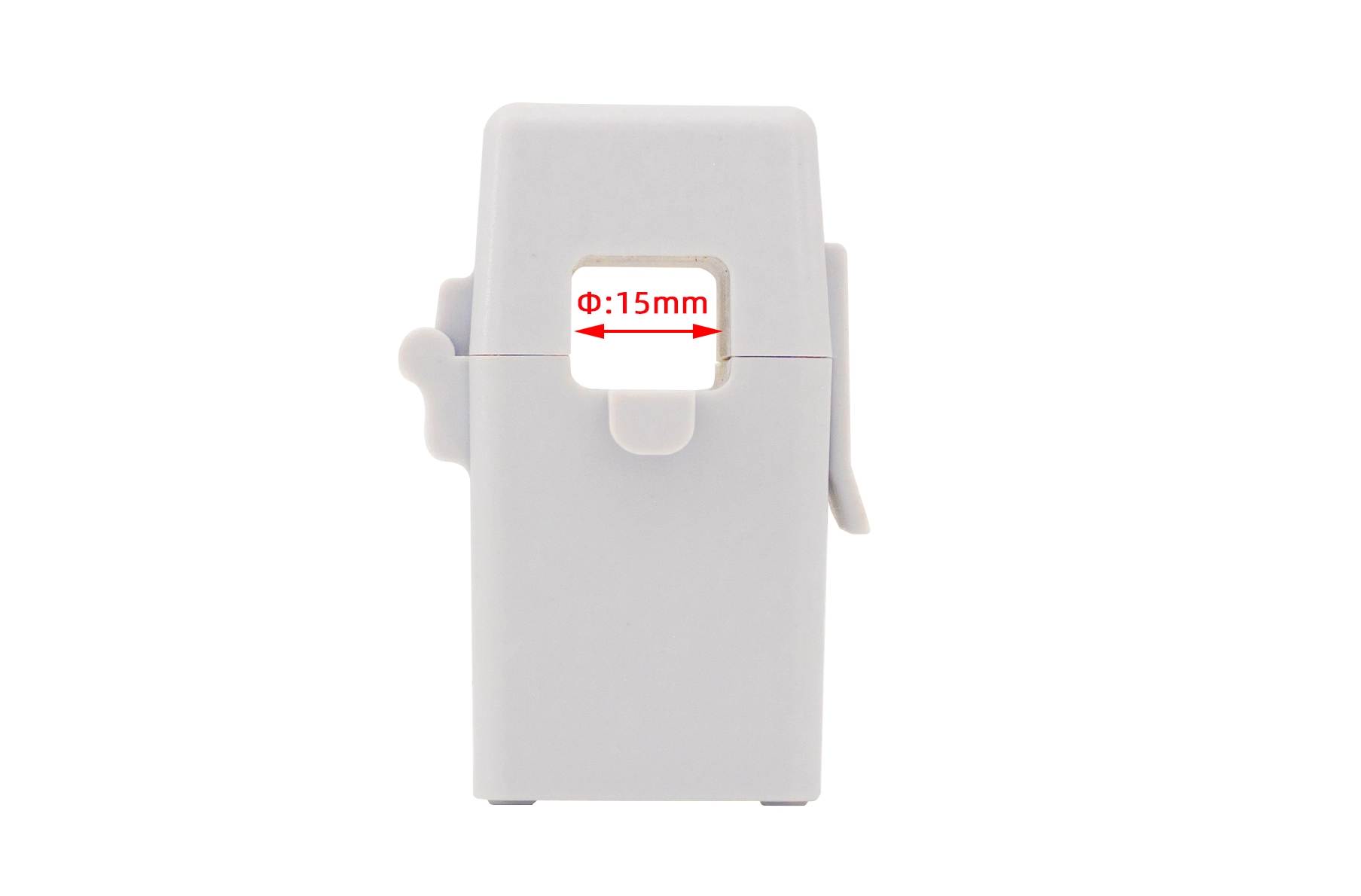

Un transformateur de courant est installé pour mesurer et transformer le courant du circuit. Il est connecté en série avec la ligne électrique afin que tout le courant de charge circule dans son enroulement primaire. Il réduit le courant primaire élevé à un courant secondaire standardisé d'un ampère ou de cinq ampères pour les compteurs ordinaires et les relais de protection. En fonctionnement normal, le circuit secondaire d'un transformateur de courant maintient un état en boucle fermée. Un circuit secondaire ouvert induira une tension extrêmement élevée, ce qui peut endommager l'équipement et présenter des risques pour la sécurité. Pour cette raison, il est strictement interdit aux transformateurs de courant de fonctionner en circuit ouvert.

Un transformateur de potentiel, également appelé transformateur de tension, se concentre sur la conversion et la surveillance de la tension. Il est connecté en parallèle sur la ligne électrique pour supporter toute la tension du système. Le transformateur réduit la tension primaire élevée à une tension secondaire basse standard de cent volts, ce qui convient aux voltmètres, aux compteurs de puissance et aux dispositifs de protection. Contrairement aux transformateurs de courant, les transformateurs de potentiel nécessitent un état secondaire ouvert dans des conditions normales de travail. Les défauts de court-circuit du côté secondaire généreront un courant excessif et grilleront les enroulements internes, entraînant une panne de l'appareil et des risques pour le système.

Dans les applications pratiques de puissance, les transformateurs de courant sont principalement utilisés pour la mesure du courant, la surveillance de la charge et la protection contre les surintensités, tandis que les transformateurs de potentiel sont responsables de la mesure de la tension, du calcul du facteur de puissance et de la protection contre les surtensions. Les deux types de transformateurs sont généralement utilisés en coopération dans les armoires électriques et les sous-stations. Leurs différences structurelles et opérationnelles les rendent professionnels et ciblés dans leurs scénarios de travail respectifs, garantissant la stabilité, la précision et la sécurité de l'ensemble du système électrique.
