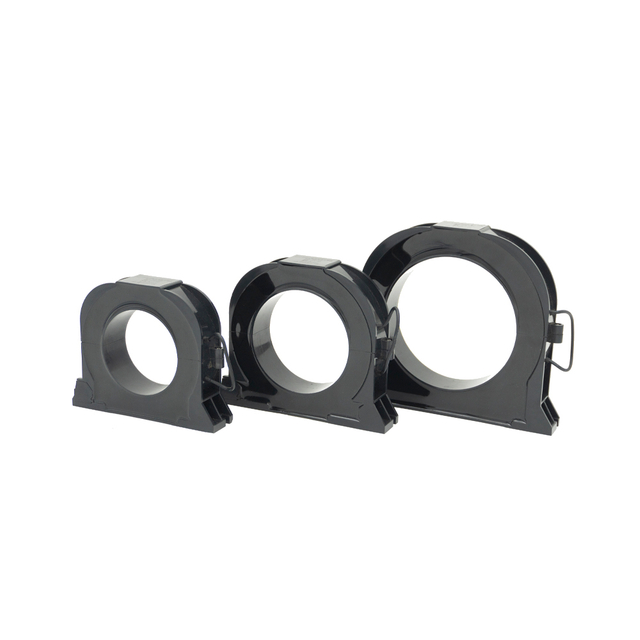

Transformateur de courant

A Transformateur de courant (CT) est un appareil essentiel utilisé pour mesurer le courant alternatif (AC) de manière sûre et efficace. Son principe de fonctionnement est basé sur le concept fondamental de l'induction électromagnétique, similaire à un transformateur ordinaire.

Comment ça marche ?

Un TC possède un enroulement primaire, un enroulement secondaire et un noyau magnétique. La principale différence est que son enroulement primaire est généralement un conducteur unique et épais (ou le câble d'alimentation principal lui-même) qui transporte le courant élevé que nous souhaitons mesurer. Ce courant primaire crée un champ magnétique changeant dans le noyau. Ce champ changeant induit alors un courant proportionnel, mais beaucoup plus faible, dans les nombreux tours de l'enroulement secondaire. Le rapport entre le courant primaire et secondaire est fixe. Par exemple, avec un TC de rapport 100:5, 100 ampères circulant dans le conducteur primaire produiront 5 ampères dans le circuit secondaire. Cela permet aux courants élevés d’être représentés avec précision par une valeur standardisée et inférieure.

Caractéristiques du produit

1. Haute précision et taux de transformation: Les TC sont conçus pour avoir un rapport de transformation très précis, garantissant que le courant secondaire est une réplique très précise et réduite du courant primaire. Ceci est essentiel pour une mesure fiable et un contrôle du système.

2. Isolement et sécurité: Une caractéristique essentielle d'un TC est qu'il isole électriquement le circuit primaire haute tension du circuit secondaire basse tension. Cela permet aux opérateurs et aux équipements sensibles tels que les compteurs et les relais de fonctionner avec un signal sûr à faible courant sans aucune connexion directe à des tensions élevées dangereuses.

3. Courant secondaire fixe: Quel que soit le niveau de courant primaire, un TC standard est conçu pour produire un maximum de 5 A ou 1 A sur son côté secondaire dans des conditions normales. Cette standardisation simplifie la conception de tous les instruments connectés.

Applications courantes

Transformateur de courant sont utilisés partout où l’énergie électrique est distribuée et gérée.

1. Mesure d'énergie: Ils constituent le composant essentiel des compteurs d'électricité destinés aux habitations, aux industries et au réseau électrique, fournissant le signal actuel pour la facturation.

2. Relais de protection: Dans les sous-stations électriques et les appareillages de commutation, les TC surveillent en permanence le courant. S'ils détectent un défaut (comme un court-circuit ou une surcharge), ils envoient un signal aux relais de protection qui déclenchent ensuite le disjoncteur pour isoler le problème.

3. Surveillance et contrôle du courant: Ils sont utilisés dans les panneaux de commande et les systèmes de gestion de l'énergie pour surveiller le flux de courant dans diverses parties d'un système électrique, aidant ainsi à la gestion de la charge et au contrôle des équipements.
