Rôle des transformateurs de courant dans l'automatisation industrielle

Points clés à retenir

Les transformateurs de courant (TC) permettent de mesurer en toute sécurité des courants électriques importants. Ils fournissent des données en temps réel pour rendre les systèmes plus efficaces et plus sûrs.

Choisir le bon scanner est très important. Vous devez penser au rendement, à la taille et à la précision. Cela aide votre système d’automatisation à fonctionner de manière optimale.

Il est important de vérifier souvent les tomodensitogrammes. Cela arrête les échecs et maintient les lectures correctes. Une bonne maintenance vous aide à éviter des temps d’arrêt coûteux.

Les TC aident à protéger les équipements en détectant les surcharges et les courts-circuits. Cela permet à vos opérations de fonctionner correctement.

L’utilisation des TC dans les réseaux intelligents et les systèmes d’énergies renouvelables permet de mieux gérer l’énergie. Cela facilite également la surveillance en temps réel.

Aperçu des transformateurs de courant

Définition et fonction

Les transformateurs de courant vous aident à mesurer de gros courants électriques en toute sécurité. Ils réduisent les courants importants afin que vous puissiez les vérifier facilement. Cela signifie que vous n'avez pas besoin de toucher à des tensions dangereuses. Lorsque vous utilisez des transformateurs de courant, vous pouvez surveiller la quantité d'énergie que vous utilisez. Ils contribuent également à protéger les machines et à assurer leur bon fonctionnement.

Un transformateur de courant fait plus que simplement envoyer des signaux. Il vous protège en séparant les parties du système. Il modifie également les signaux pour aider le réseau électrique à fonctionner en toute sécurité.

Vous voyez des transformateurs de courant dans des endroits comme les centres de contrôle des moteurs et l'éclairage. Ils vous aident à mesurer le courant alternatif, ce qui est important pour vérifier la consommation d'énergie.

Dans les sous-stations, les transformateurs de courant réduisent les courants élevés afin que vous puissiez mesurer la puissance. Cela permet d’éviter d’endommager l’équipement et d’améliorer le fonctionnement des choses.

Types de transformateurs actuels

Il existe différents types de transformateurs de courant pour différents travaux. Le tableau ci-dessous présente les principaux types, leur fonction et où vous les utilisez :

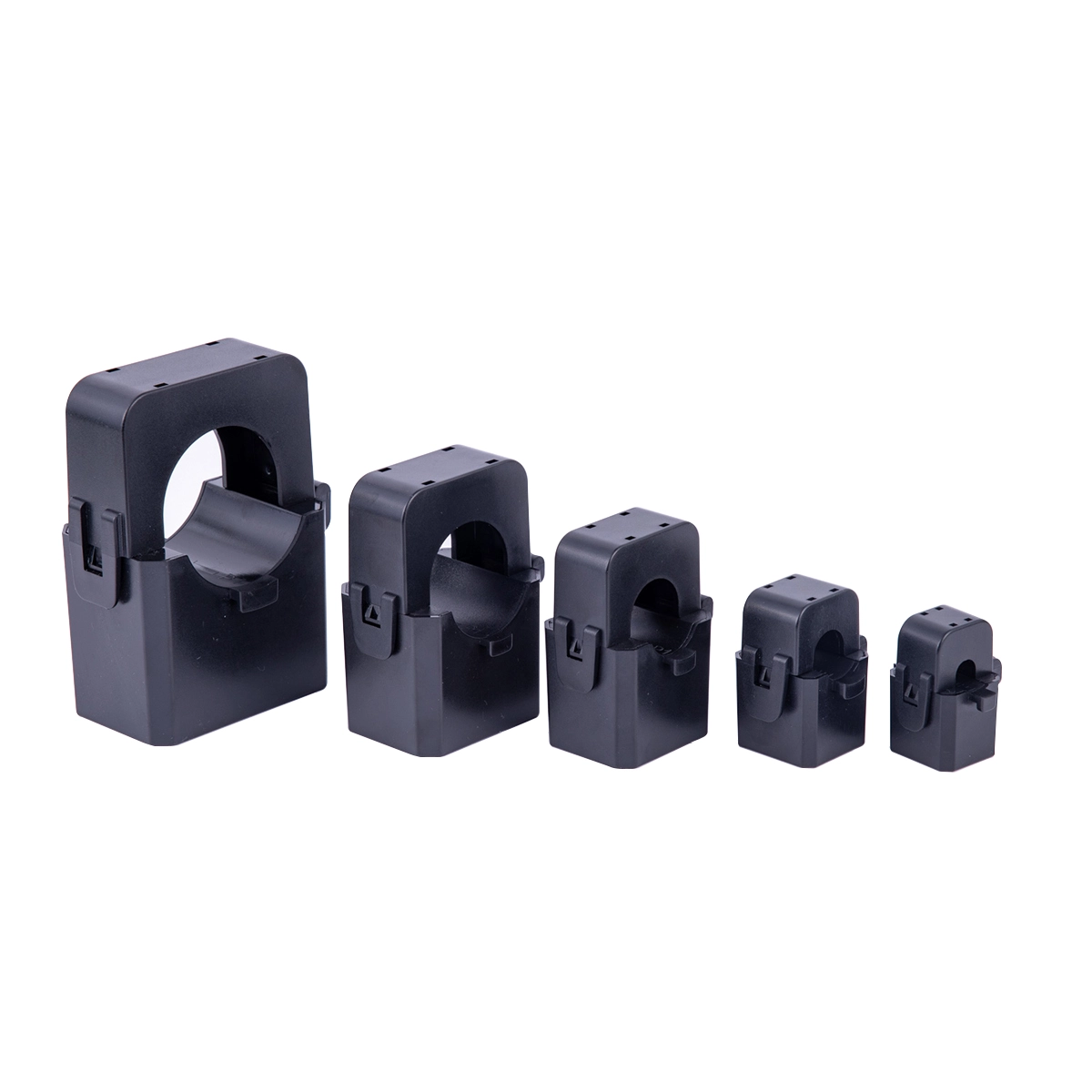

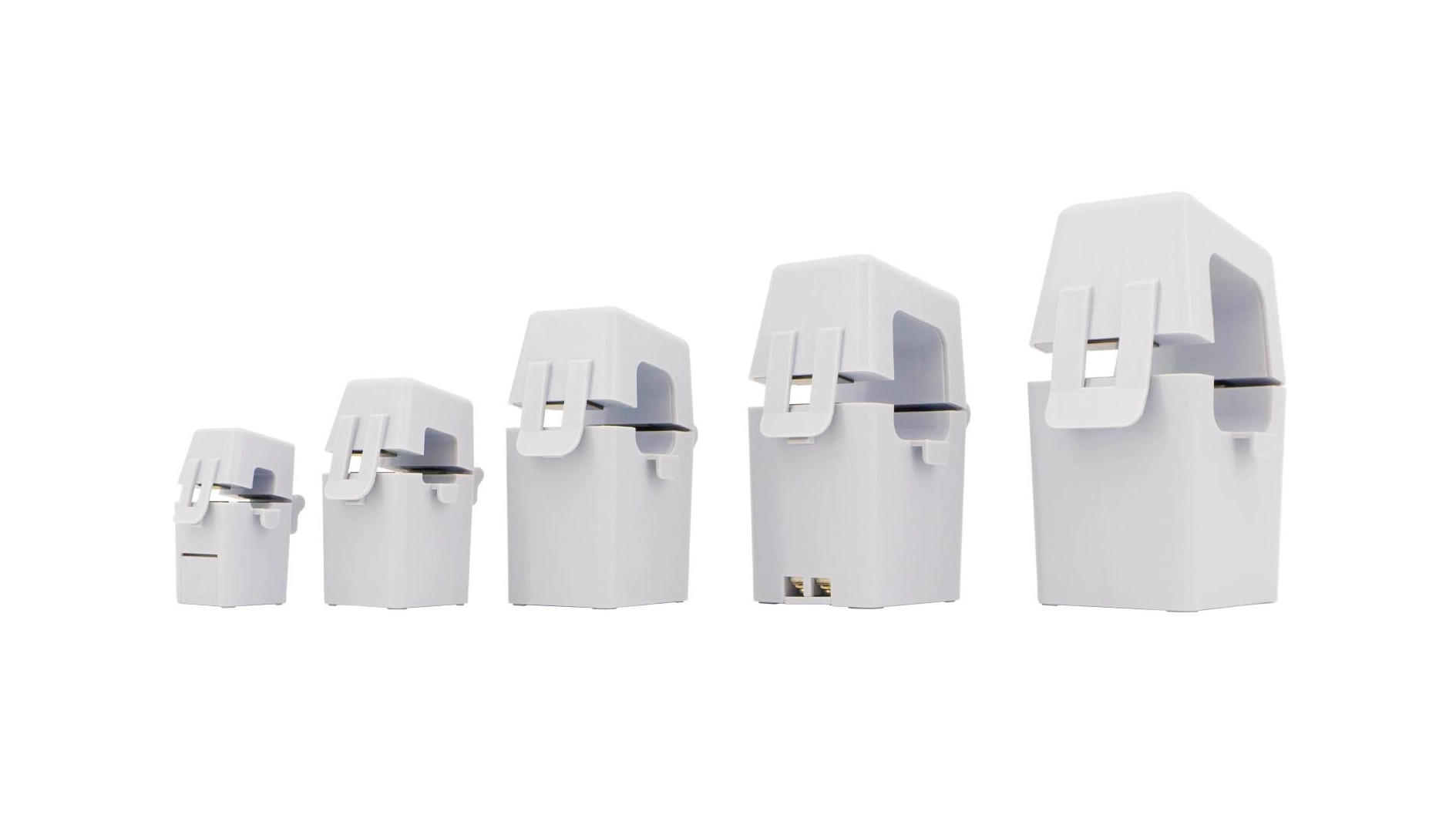

Vous pouvez également trouver des types de noyau divisé, de noyau solide et de noyau ouvert. Les TC Split Core sont faciles à installer car vous n'avez pas besoin de retirer les fils, mais ils ne sont pas aussi précis. Les types à noyau solide sont très précis mais plus difficiles à installer. Les types à noyau ouvert sont légers et bon marché, mais ils ne protègent pas et ne mesurent pas aussi bien.

Choisir le bon transformateur de courant rend votre système d'automatisation plus sûr et meilleur.

Fonctionnement du transformateur de courant

Principe de travail

Vous utilisez un transformateur de courant pour mesurer des courants importants en toute sécurité. L'appareil fonctionne par induction électromagnétique. Lorsque le courant traverse le fil principal, il crée un champ magnétique dans le noyau. L'enroulement secondaire capte ce champ et produit un courant plus faible. Cela vous permet de mesurer des courants élevés sans toucher à des tensions dangereuses.

Voici comment le principe de fonctionnement vous aide dans les systèmes d'automatisation :

Vous pouvez facilement serrer un noyau divisé autour d’un fil.

Vous mesurez le courant sans démonter le circuit.

Vous obtenez des lectures correctes et stables à chaque fois.

Principaux composants

Vous trouvez plusieurs pièces importantes à l’intérieur des transformateurs de courant. Chaque pièce a un rôle spécial pour vous aider à obtenir des mesures sûres et correctes.

Noyau magnétique : Cette partie crée un champ magnétique à partir du courant principal.

Conducteur primaire à un tour : ce fil transporte le courant important de votre circuit principal.

Enroulement secondaire à plusieurs tours : Cette bobine produit un courant plus faible pour vos compteurs.

Les transformateurs de courant transforment des courants électriques élevés en signaux plus petits. Cela garantit une gestion sûre et correcte de votre énergie. Vous pouvez surveiller la consommation d’énergie, détecter les problèmes et protéger votre équipement. L'enroulement primaire envoie un courant à travers le noyau et l'enroulement secondaire vous offre une sortie sûre. Cette configuration vous aide à maintenir le bon fonctionnement de vos systèmes d’automatisation.

Applications de transformateur CT

Mesure de courant en automatisation

Vous utilisez des transformateurs ct pour mesurer le courant de plusieurs manières. Ces appareils vous aident à vérifier le courant dans les circuits en toute sécurité. Vous pouvez voir la quantité d’énergie consommée par vos machines. Cela vous aide à détecter les problèmes plus tôt et à faire fonctionner les choses. Vous évitez les longs arrêts et économisez de l’argent.

Voici quelques façons d'utiliser les transformateurs de courant dans l'automatisation :

Mesurer le courant dans les circuits

Surveiller la consommation d'énergie dans les usines

Détection précoce de signes d'usure ou de problèmes

Vérifier le bon fonctionnement des systèmes pour les améliorer

Vous utilisez souvent des transformateurs ct pour le comptage et la facturation de l'énergie. Ils aident les compteurs intelligents à donner des chiffres corrects. Vous les utilisez également pour surveiller la qualité de l’énergie dans les usines. Cela vous aide à détecter les problèmes d’alimentation avant qu’ils ne s’aggravent. Dans les sous-stations, les transformateurs ct aident aux relais et à la recherche de défauts. Vous les utilisez dans les usines chimiques pour des contrôles en temps réel. Les laboratoires d'étalonnage utilisent des transformateurs ct pour tester d'autres outils.

Protection et sécurité

Les transformateurs de courant contribuent à assurer la sécurité de vos systèmes d'automatisation. Ils transforment les courants élevés en courants plus petits et plus sûrs. Cela vous permet de regarder des circuits sans danger. Vous utilisez des transformateurs ct pour donner aux relais les bonnes données. Ces relais détectent rapidement les surintensités ou les courts-circuits. Ils protègent votre équipement et vos travailleurs.

Les transformateurs de courant vous aident à séparer rapidement les pièces défectueuses. Cela stoppe les dégâts et assure la sécurité des personnes. Vous suivez les règles pour vous assurer que les transformateurs ct fonctionnent en toute sécurité. Voici quelques règles importantes :

Surveillance du moteur

Vous utilisez des transformateurs ct pour surveiller vos moteurs. Ces appareils vous aident à voir si les moteurs reçoivent la bonne puissance. Si un moteur consomme trop de courant, le transformateur ct vous prévient. Cela peut signifier des surcharges ou des défauts.

Voici comment utiliser les transformateurs de courant pour les moteurs :

Vous pouvez vérifier si les moteurs sont alimentés correctement.

Vous pouvez voir si un moteur consomme trop de courant.

Vous pouvez observer les tendances et éviter les échecs surprises.

Les transformateurs Ct vous offrent une bonne exactitude et précision. Ils fonctionnent pour de nombreux niveaux de courant et procurent un isolement. Cela assure la sécurité de vos outils et protège votre équipe. Les transformateurs Ct gèrent bien les courants de défaut et sont petits et peu coûteux.

Réseaux intelligents et énergies renouvelables

Vous utilisez des unités de transformation ct pour les réseaux intelligents et les énergies renouvelables. Ces appareils vous permettent de vérifier correctement le courant et de rechercher les pannes dans les sous-stations et les réseaux. Leur précision vous aide à maintenir la stabilité du réseau, même avec l’énergie solaire ou éolienne.

Les transformateurs Ct sont essentiels pour les contrôles de courant corrects et la recherche de défauts dans les sous-stations et les réseaux.

Vous les installez dans des systèmes solaires et éoliens pour contribuer à ajouter de l’énergie renouvelable.

Ils contribuent à maintenir la stabilité du réseau grâce à des contrôles en temps réel et à un contrôle à distance.

Vous les utilisez pour la gestion de l’énergie, les correctifs précoces et les économies d’énergie.

Les transformateurs intelligents dotés de transformateurs ct vous permettent de surveiller les systèmes en temps réel. Vous pouvez les contrôler de loin et agir rapidement. Cela vous aide à maintenir la grille solide et prête à affronter de nouveaux changements.

Sélection d'un transformateur de courant

Critères clés

Vous devez choisir le transformateur de courant adapté à votre système. Le bon scanner vous aide à obtenir de bonnes lectures et à assurer la sécurité des choses. Tout d’abord, examinez quelques éléments importants :

Vous devez connaître le courant normal et la valeur thermique. Ceux-ci vous aident à adapter le CT à votre système. Les matériaux du noyau et du fil sont également importants. L'acier et le cuivre permettent au CT de mieux fonctionner et de rester frais. Des classes d'isolation élevées, comme H, permettent au CT de durer plus longtemps.

Conseils d'installation

Il est important d'installer votre CT de la bonne manière. Suivez ces étapes :

Choisissez un CT qui correspond à votre travail. Le courant et la taille doivent correspondre à votre système.

Connectez les fils avec les bonnes extrémités. Si vous les mélangez, vous obtenez des lectures erronées.

Certaines erreurs consistent à utiliser un mauvais TC, une mauvaise mise à la terre ou des circuits ouverts. Par exemple, l’utilisation d’un TC de protection pour mesurer peut provoquer des erreurs. Mettez toujours vos TC à la terre correctement pour arrêter les pics de tension.

Entretien

Prendre soin de vos CT permet de les maintenir en bon état de fonctionnement. Tu devrais:

Regardez le CT pour voir s'il est cassé ou usé.

Testez les fils pour détecter rapidement les problèmes.

Vérifiez la résistance de l'enroulement pour repérer les problèmes.

Regardez les bagues et les changeurs de prises pour voir s'ils fonctionnent.

Testez la qualité de l'huile si votre CT utilise de l'huile.

Assurez-vous que le noyau est mis à la terre pour arrêter les défauts.

Si vous avez besoin d’une grande précision, vérifiez vos tomodensitomètres chaque année. Pour la plupart des systèmes, vérifiez-les tous les deux ou trois ans. Les systèmes simples peuvent nécessiter des contrôles seulement tous les trois à cinq ans.

Transducteur actuel et tendances futures

Intégration des données

Un transducteur de courant transforme les signaux électriques en données utiles. Cela aide votre système d’automatisation à mieux fonctionner. Vous pouvez faire des choix plus intelligents et contrôler les machines plus facilement. Tout d’abord, vous alignez le transducteur de courant sur votre charge électrique. Il détecte le courant qui le traverse. L'appareil détecte le champ magnétique autour du fil. Pour cela, il utilise souvent un capteur à effet Hall. Le champ magnétique se transforme en signal électrique. Ce signal correspond à l'intensité du courant. Le signal est nettoyé pour éliminer le bruit. Cela le rend plus précis. Le signal final va à vos contrôleurs ou écrans. Vous pouvez y regarder et vérifier le courant. De nombreux transducteurs de courant ajoutent également une isolation. Cela garantit votre sécurité et celle de vos machines.

Les usines utilisent désormais davantage l’intégration des données. Les transducteurs de courant se connectent à l'IoT et aux systèmes intelligents. Cela vous permet d'obtenir des données en temps réel. Vous pouvez utiliser ces données pour un meilleur contrôle. Les transducteurs numériques remplacent les transducteurs analogiques. Ils vous donnent des lectures plus précises et un partage de données plus rapide.

Innovations numériques

Il existe de nombreux nouveaux changements numériques dans les transducteurs actuels. Ceux-ci vous aident à mieux mesurer le courant et à utiliser moins d'espace. La détection passive vous donne des lectures plus précises. Il est également plus facile à mettre en place. Les appareils plus petits s'adaptent aux espaces restreints grâce à l'intégration structurelle. Vous pouvez utiliser un transducteur de courant pour plusieurs tâches. Cela vous permet d'économiser de l'argent. Les pièces standard simplifient la réparation et la mise à niveau. La technologie intelligente ajoute des interfaces numériques. Cela vous aide à mieux surveiller la grille.

L'IA et l'IoT vous aident à détecter les problèmes avant qu'ils ne surviennent. Les nouveaux matériaux permettent aux transducteurs de courant de durer plus longtemps et de mieux fonctionner. Ces changements vous aident à utiliser l’énergie de manière plus intelligente et à mieux contrôler les systèmes.

Limites et défis

Les transducteurs actuels ont encore quelques problèmes. La chaleur peut s’accumuler et nuire à leur fonctionnement. Vous devez gérer la chaleur pour une longue durée de vie. Les interférences électromagnétiques peuvent fausser vos lectures. De bons filtres aident à arrêter ce bruit. La maintenance est difficile car la conception est complexe. Il faut des travailleurs qualifiés pour les réparer.

La gestion de la chaleur aide votre appareil à durer plus longtemps.

Les interférences électromagnétiques peuvent gâcher vos lectures.

La maintenance nécessite du temps et des compétences.

De nouvelles conceptions à semi-conducteurs et de meilleurs matériaux contribuent à résoudre ces problèmes. Les conceptions modulaires et une meilleure isolation rendent les transducteurs de courant plus sûrs et plus faciles à utiliser. Vous utilisez des transformateurs de courant pour mesurer, protéger et contrôler des machines. Choisir le bon scanner et en prendre soin vous donne de bons résultats. De nouvelles idées changent la façon dont les choses fonctionnent. Le tableau ci-dessous montre comment ces changements vous aideront :

Les transformateurs intelligents peuvent désormais modifier eux-mêmes la puissance et la tension. Cela aide à arrêter le gaspillage.

Découvrez de nouveaux outils et façons de maintenir le bon fonctionnement de vos systèmes.
