Comment fonctionne un capteur à effet Hall ?

Un capteur à effet Hall est un appareil électronique qui détecte les champs magnétiques et les convertit en signal électrique. Il est largement utilisé dans l'automatisation industrielle, la mesure du courant, les systèmes automobiles, la robotique et les équipements électroniques, car il peut fournir une détection précise, fiable et sans contact. Les capteurs à effet Hall sont particulièrement importants dans les capteurs de courant, où ils sont utilisés pour mesurer le courant alternatif et continu sans se connecter directement au conducteur.

Le principe de fonctionnement d'un capteur à effet Hall est basé sur l'effet Hall, découvert par le physicien américain Edwin Hall en 1879. L'effet Hall se produit lorsqu'un courant électrique traverse un mince matériau semi-conducteur placé dans un champ magnétique. Le champ magnétique crée une force sur les électrons en mouvement à l’intérieur du matériau, les faisant se déplacer vers un côté du conducteur. Cette séparation des charges électriques produit une faible tension aux bornes du matériau, connue sous le nom de tension de Hall.

La structure de base d'un capteur à effet Hall comprend généralement un élément Hall, un amplificateur de signal, un régulateur de tension et un circuit de sortie. L'élément Hall est généralement constitué de matériaux semi-conducteurs tels que le silicium ou l'arséniure de gallium, car ces matériaux sont sensibles aux champs magnétiques. Lorsque le courant traverse l'élément Hall et qu'un champ magnétique est appliqué perpendiculairement à la direction du courant, une tension Hall est générée.

L'intensité de la tension Hall dépend de l'intensité du champ magnétique. Un champ magnétique plus fort produit une tension Hall plus élevée, tandis qu’un champ magnétique plus faible produit une tension plus faible. Le circuit électronique interne du capteur amplifie et traite ce petit signal de tension, le convertissant en un signal de sortie utilisable. La sortie peut être soit un signal de tension analogique, soit un signal de commutation numérique selon la conception du capteur.

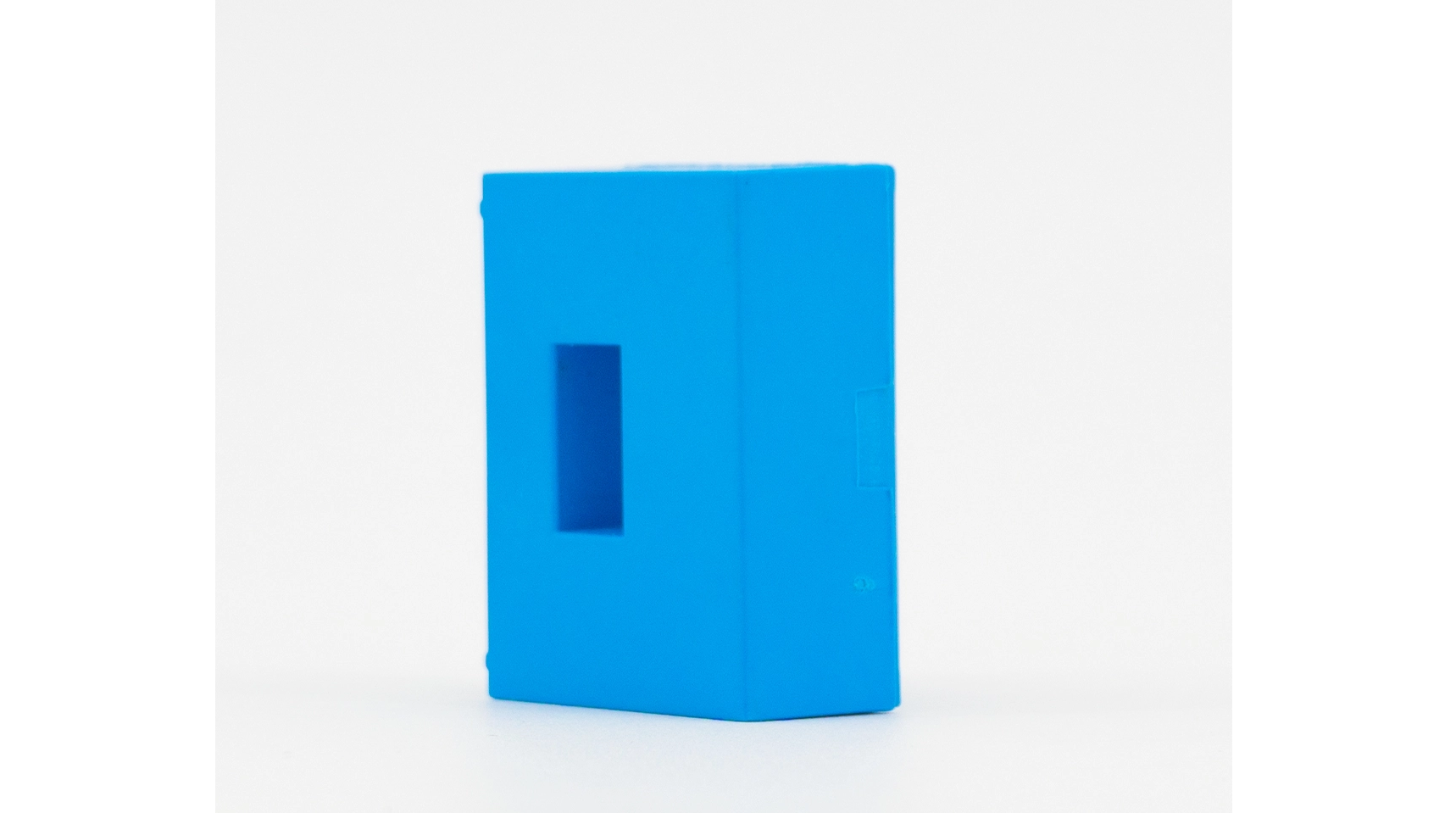

Dans les applications de mesure de courant, les capteurs à effet Hall fonctionnent en détectant le champ magnétique généré autour d'un conducteur porteur de courant. Lorsque le courant électrique traverse un fil ou une barre omnibus, il crée un champ magnétique autour du conducteur. Le capteur Hall est placé à proximité du conducteur et mesure l’intensité du champ magnétique. Étant donné que le champ magnétique est proportionnel au courant circulant dans le conducteur, le capteur peut calculer et émettre un signal qui représente la valeur du courant.

L’un des principaux avantages des capteurs à effet Hall est l’isolation électrique. Contrairement aux résistances shunt traditionnelles, qui nécessitent une connexion électrique directe avec le circuit, les capteurs de courant Hall mesurent le courant à travers les champs magnétiques sans contact physique. Cela leur permet de mesurer en toute sécurité des circuits haute tension et courant élevé tout en protégeant les équipements de mesure et les opérateurs.

Les capteurs à effet Hall peuvent être divisés en deux types principaux : les capteurs en boucle ouverte et en boucle fermée. Les capteurs Hall en boucle ouverte mesurent directement le champ magnétique et fournissent un signal de sortie proportionnel au courant mesuré. Ils sont simples, économiques et couramment utilisés dans les applications générales. Les capteurs Hall en boucle fermée utilisent un système de rétroaction pour générer un champ magnétique compensateur qui équilibre le champ magnétique d'origine. Cette conception offre une plus grande précision, un temps de réponse plus rapide et une meilleure stabilité de la température, ce qui la rend adaptée aux applications de précision.

Les capteurs à effet Hall sont largement utilisés dans de nombreuses industries. Dans les véhicules électriques, ils surveillent le courant de la batterie et le fonctionnement du moteur. Dans les systèmes électriques, ils sont utilisés pour la surveillance, la protection et la gestion de l’énergie du courant. Dans l'automatisation industrielle, ils aident à contrôler les moteurs, à détecter la position et à mesurer la vitesse. On les retrouve également dans les appareils électroménagers, les ordinateurs et l’électronique grand public.

Par rapport aux technologies de détection traditionnelles, les capteurs à effet Hall offrent plusieurs avantages, notamment une mesure sans contact, une réponse rapide, une fiabilité élevée, une faible consommation d'énergie et la capacité de mesurer à la fois les signaux CA et CC. Cependant, leur précision peut être affectée par les changements de température, les interférences magnétiques et la qualité du capteur. Une conception et un calibrage appropriés sont nécessaires pour obtenir des performances stables.

En résumé, un capteur à effet Hall fonctionne en utilisant l'interaction entre le courant électrique et un champ magnétique pour générer une tension Hall mesurable. En détectant les changements dans les champs magnétiques, il peut mesurer avec précision le courant, la position et la vitesse sans contact électrique direct. En raison de leurs excellentes performances d’isolation et de leur polyvalence, les capteurs à effet Hall sont devenus un composant essentiel des systèmes de mesure et de contrôle électriques modernes.
