Dimensionnement du transformateur de courant

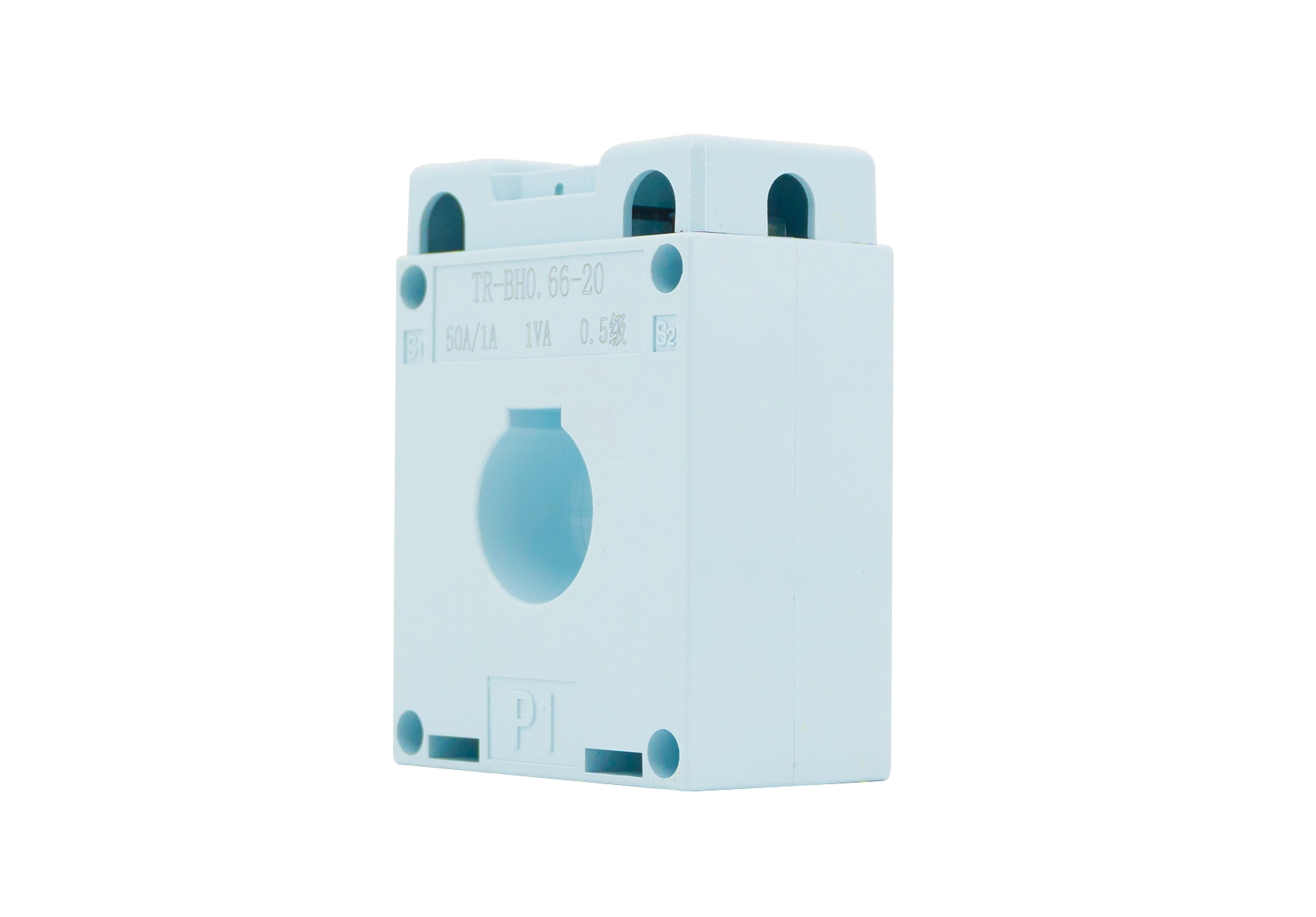

Le dimensionnement du transformateur de courant est une étape critique dans la conception d’un système électrique, car il garantit une mesure, une protection et un contrôle précis du courant. Un transformateur de courant (CT) convertit les courants primaires élevés en courants secondaires faibles standardisés, généralement 5 A ou 1 A, compatibles avec les instruments de mesure, les relais et autres dispositifs de protection. Un dimensionnement incorrect peut entraîner des lectures inexactes, des dommages à l'équipement ou une défaillance des systèmes de protection, ce qui rend essentiel le respect de directives systématiques.

Le premier facteur clé dans le dimensionnement des TC est la détermination du courant nominal primaire. Cette valeur nominale doit être légèrement supérieure au courant continu maximum attendu dans le circuit. Par exemple, si un circuit transporte un courant de charge normal de 200 A avec des pics occasionnels jusqu'à 250 A, un TC avec une valeur nominale primaire de 300 A est approprié. Le choix d'un calibre primaire trop proche du courant maximum peut provoquer une saturation dans des conditions de pointe, tandis qu'un calibre trop élevé réduit la précision des mesures à des charges normales.

Ensuite, le courant nominal secondaire doit être adapté à l'équipement connecté. Les deux valeurs secondaires standard sont 5A et 1A. Le 5A est plus courant dans les applications industrielles en raison de sa compatibilité avec les instruments plus anciens, tandis que le 1A est préféré pour les longs câbles car il réduit la perte de puissance et la chute de tension. La charge secondaire du TC, qui correspond à l'impédance totale des appareils connectés (relais, compteurs, câbles), ne doit pas dépasser la charge nominale du TC. Le dépassement de la charge nominale peut fausser le courant secondaire, conduisant à des mesures inexactes.

La classe de précision est une autre considération vitale. Les TC sont classés en fonction de leur précision à des fins de mesure ou de protection. Les TC de classe de mesure (par exemple 0,2, 0,5, 1,0) sont utilisés pour la facturation et la surveillance, nécessitant une grande précision au courant nominal. Les TC de classe de protection (par exemple 5P10, 10P20) donnent la priorité aux performances dans des conditions de défaut, la lettre indiquant la classe de précision et le chiffre représentant l'erreur de rapport maximale à 10 ou 20 fois le courant nominal. La sélection de la classe de précision correcte garantit que le CT répond aux exigences de l'application.

Les caractéristiques de saturation doivent également être évaluées, notamment pour les TC de protection. Lors de défauts, les courants primaires peuvent atteindre 20 à 30 fois la valeur nominale et le TC ne doit pas saturer prématurément. La saturation entraîne un écart entre le courant secondaire et le courant primaire, ce qui altère le fonctionnement des relais de protection. Les TC avec une tension de saturation ou une tension de coude plus élevée conviennent aux applications avec des courants de défaut élevés.
