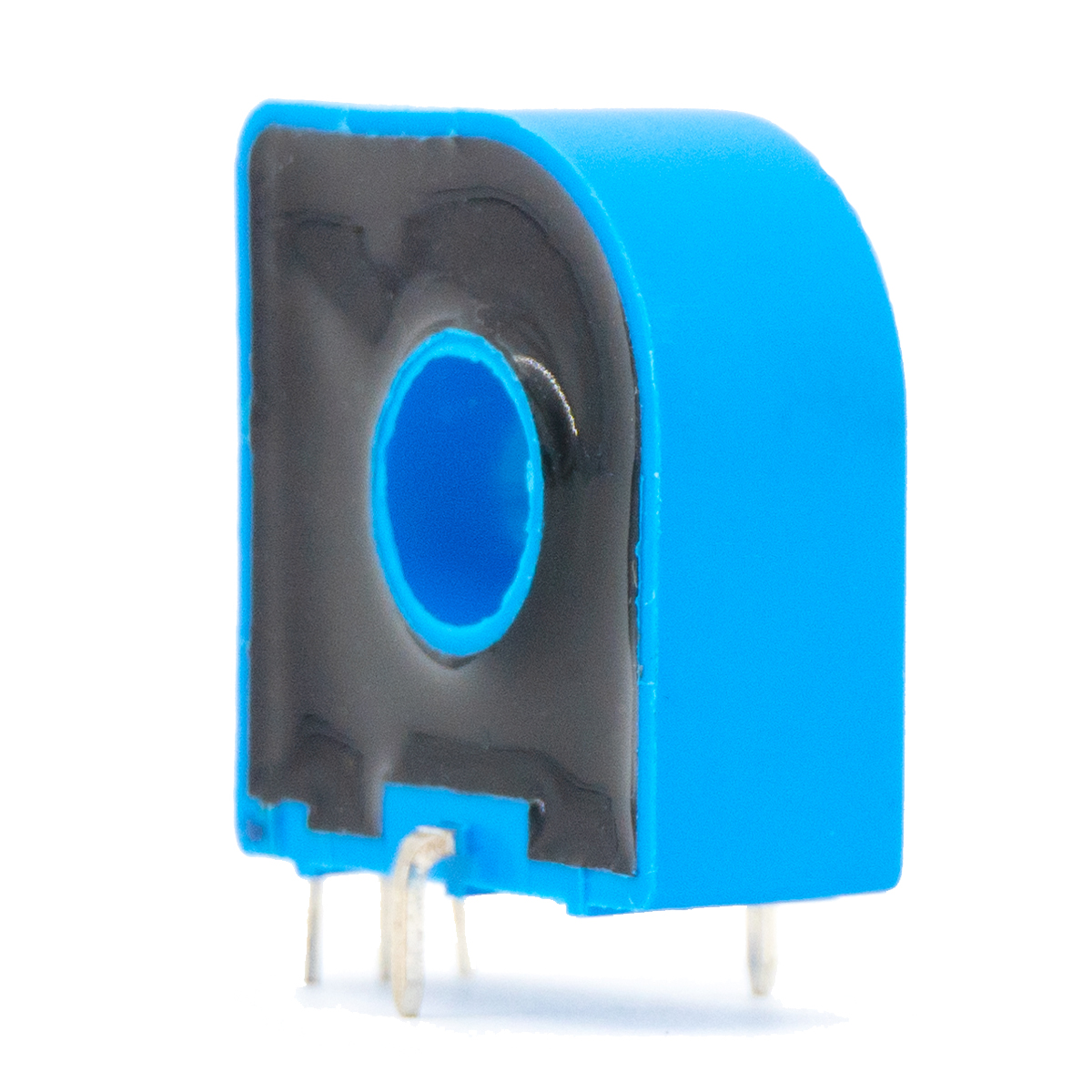

Introduction au transducteur de courant à effet Hall

Un transducteur de courant à effet Hall est un appareil électronique sophistiqué conçu pour mesurer le courant électrique avec précision et de manière non intrusive, en exploitant l'effet Hall, un phénomène physique découvert par Edwin Hall en 1879. Contrairement aux méthodes traditionnelles de mesure de courant qui nécessitent un contact électrique direct avec le conducteur, ce transducteur détecte le champ magnétique généré par le flux de courant, le convertissant en un signal électrique proportionnel qui peut être facilement mesuré, traité ou affiché. Cette fonctionnalité sans contact le rend idéal pour les environnements industriels à haute tension, à courant élevé et difficiles où la sécurité et l'isolation sont essentielles.

Le principe de fonctionnement principal d'un transducteur de courant à effet Hall tourne autour de l'effet Hall : lorsqu'un conducteur porteur de courant est placé dans un champ magnétique, les porteurs de charge (électrons ou trous) à l'intérieur du conducteur sont déviés par la force de Lorentz, créant une différence de tension (tension Hall) aux bornes du conducteur. Dans le transducteur, un élément Hall (généralement constitué de matériaux semi-conducteurs comme le silicium ou l'arséniure de gallium) est positionné dans le champ magnétique produit par le courant mesuré. L'amplitude de la tension Hall est directement proportionnelle à la force du champ magnétique, qui à son tour est proportionnelle au courant circulant dans le conducteur. En mesurant cette tension Hall et en la traitant via des circuits de conditionnement de signal, le transducteur émet un signal standardisé (tel que 4-20 mA ou 0-10 V) qui correspond au courant réellement mesuré.

Les transducteurs de courant à effet Hall sont principalement classés en deux types : les transducteurs en boucle ouverte (non compensés) et en boucle fermée (compensés). Les transducteurs en boucle ouverte sont de structure simple, peu coûteux et ont des temps de réponse rapides. Ils se composent d'un élément Hall, d'un noyau magnétique pour concentrer le champ magnétique et d'une électronique de conditionnement du signal. Cependant, leur précision est légèrement inférieure en raison de la dérive de température et de la saturation magnétique. Les transducteurs en boucle fermée, quant à eux, intègrent une bobine de compensation qui génère un champ magnétique opposé à celui produit par le courant mesuré, réalisant ainsi l'équilibre magnétique. Cette conception améliore considérablement la précision, la linéarité et la stabilité, ce qui les rend adaptés aux applications de haute précision.

Les principaux avantages des transducteurs de courant à effet Hall incluent l'isolation galvanique entre le courant mesuré et le signal de sortie, qui empêche les interférences électriques et garantit la sécurité de l'opérateur. Ils disposent également d'une large plage de mesure, allant des milliampères aux milliers d'ampères, et peuvent mesurer à la fois les courants continus et alternatifs, ainsi que les courants transitoires. De plus, ils sont compacts, légers et consomment peu d’énergie, ce qui les rend faciles à intégrer dans divers systèmes électroniques.
