Qu'est-ce qu'un transformateur de courant en forme de beignet ?

Un transformateur de courant en forme de beignet, également connu sous le nom de transformateur de courant toroïdal (CT), est un appareil spécialisé conçu pour la mesure précise du courant alternatif (AC) et la protection des circuits dans les systèmes électriques. Se distinguant par sa structure de noyau solide en forme d'anneau, le donut CT ne comporte aucun enroulement primaire discret. Au lieu de cela, le conducteur transportant le courant mesuré passe directement à travers son ouverture centrale, fonctionnant comme un primaire à une seule spire. Cette conception unique intègre le conducteur primaire dans le noyau de l'appareil, éliminant ainsi le besoin de connexions d'enroulement supplémentaires et rationalisant l'installation dans les nouvelles constructions et les installations industrielles.

L'enroulement secondaire d'un CT en forme de beignet est enroulé uniformément autour du noyau toroïdal continu, qui est généralement construit à partir de matériaux magnétiques à haute perméabilité tels que l'acier au silicium ou un alliage amorphe. Cette configuration minimise les fuites de flux magnétique, car le noyau fermé forme un chemin magnétique continu et ininterrompu. De par sa conception, le TC réduit les courants primaires élevés, allant souvent de dizaines à milliers d'ampères, à des courants faibles standardisés, généralement 5 A ou 1 A, compatibles avec les compteurs de services publics, les relais de protection et les systèmes de contrôle industriels. La structure à noyau fermé garantit une précision exceptionnelle, répondant souvent aux normes de précision de classe 0,5 ou supérieures, ainsi qu'une faible perte de noyau et une stabilité opérationnelle à long terme, ce qui en fait le choix préféré pour les applications où la fiabilité et la fidélité des mesures sont essentielles.

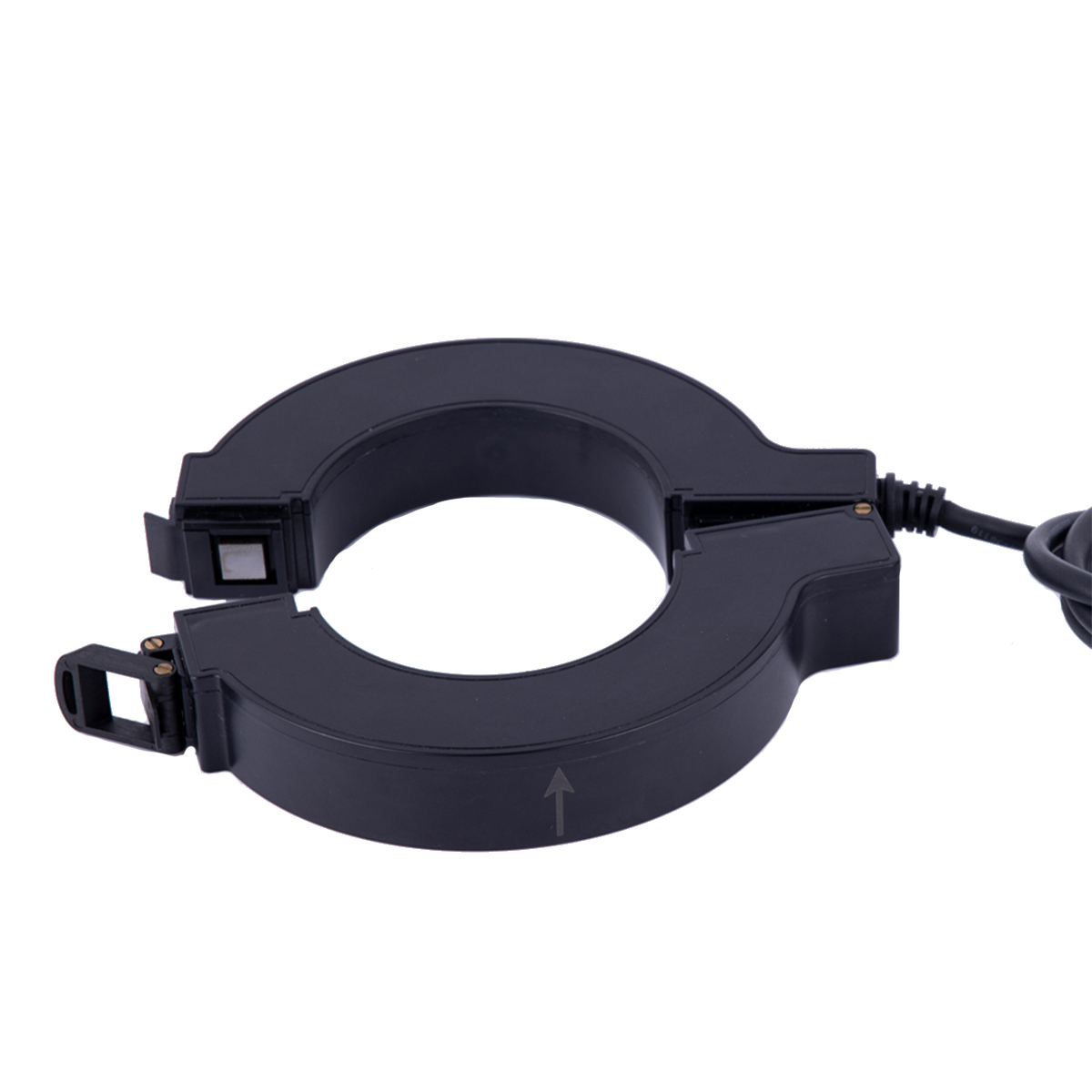

Les principales distinctions entre les transformateurs de courant en forme de beignet (à noyau solide) et à noyau divisé résident principalement dans leur conception structurelle, leurs exigences d'installation et leurs caractéristiques de performance. Un CT en forme de beignet comporte un noyau monobloc sans soudure qui nécessite que le conducteur mesuré soit enfilé en son centre lors de l'installation. Ce processus nécessite une interruption temporaire du courant, car le conducteur doit être déconnecté pour permettre le passage. En revanche, un TC à noyau divisé, souvent appelé TC à pince, intègre un noyau articulé et ouvrable (généralement en forme de C ou de U) qui permet une installation autour de conducteurs sous tension et sous tension sans interruption de courant. Cette installation non invasive rend les TC à noyau divisé idéaux pour les mises à niveau, la maintenance sur le terrain et les tâches de surveillance temporaire.
