Quelles sont les différences entre l'émetteur de courant (transducteur de courant) et l'émetteur courant-pression ?

Dans l’automatisation industrielle, un contrôle et une mesure précis sont primordiaux. Deux composants essentiels dans ce domaine sont les transmetteurs de courant à pression (transmetteurs I/P) et le transmetteur de courant . Bien que les deux traitent des signaux électriques, leurs fonctions et applications diffèrent considérablement.

Transmetteurs courant-pression (transmetteurs I/P)

Principe de fonctionnement :

Un transmetteur I/P convertit un signal de courant électrique (généralement 4 à 20 mA) en une pression pneumatique proportionnelle. Cette conversion est essentielle pour contrôler les actionneurs pneumatiques tels que les vannes de régulation et les registres. L'appareil fonctionne selon un principe d'équilibre des forces électromagnétiques, dans lequel une bobine produit un champ magnétique qui déplace un clapet à clapet. Ce mouvement module le flux d'air à travers une buse, créant une contre-pression qui contrôle un diaphragme ou un piston, ajustant ainsi la pression pneumatique de sortie.

Applications :

Les transmetteurs I/P sont largement utilisés dans les industries où le contrôle pneumatique est répandu. Les applications courantes incluent le pétrole et le gaz pour contrôler les vannes dans les processus de forage et de raffinage, la production d'électricité pour réguler les turbines à vapeur et à gaz, le traitement chimique pour maintenir des réactions chimiques précises, le traitement de l'eau pour gérer les débits et les pressions, et les systèmes CVC pour contrôler les registres et les unités de traitement d'air. Ces dispositifs sont généralement montés sur des vannes de régulation ou directement sur des actionneurs de vanne pour garantir un contrôle précis.

Avantages :

Contrôle proportionnel : fournit un contrôle précis des actionneurs pneumatiques

Capacité de contrôle à distance : permet un contrôle sur de longues distances

Compatibilité : s'intègre facilement aux systèmes pneumatiques existants

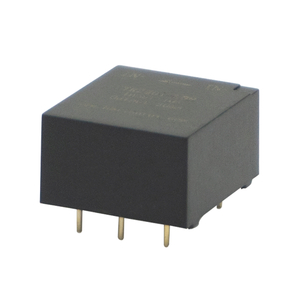

Principe de fonctionnement :

Un émetteur de courant , souvent appelé capteur ou transducteur de courant, mesure le courant électrique et le convertit en un signal de sortie standardisé, tel que 4 à 20 mA ou 0 à 10 V. L'appareil fonctionne sur la base des principes d'induction électromagnétique, où un changement de flux magnétique induit une tension dans une bobine. Cette tension induite est ensuite traitée pour produire un signal de sortie proportionnel.

Applications :

Les transmetteurs de courant sont essentiels dans les applications nécessitant une mesure précise du courant électrique. Les utilisations courantes incluent les systèmes de distribution électrique pour surveiller le courant dans les circuits, la protection des moteurs pour détecter les conditions de surintensité, la gestion de l'énergie pour mesurer le courant pour l'analyse de la consommation d'énergie et les systèmes d'énergie renouvelable pour surveiller le courant dans les installations solaires et éoliennes. Ces appareils sont généralement installés en série avec le circuit pour mesurer le flux de courant.

Avantages :

• Mesure précise : fournit des lectures de courant précises

• Polyvalence : convient aux mesures de courant alternatif et continu

• Intégration : s'intègre facilement aux systèmes de contrôle numérique pour la surveillance et l'analyse

Aperçu comparatif

Représentations visuelles

Schéma de l'émetteur I/P :

Ce diagramme illustre le principe de fonctionnement d'un transmetteur courant-pression, montrant la conversion d'un signal électrique en pression pneumatique.

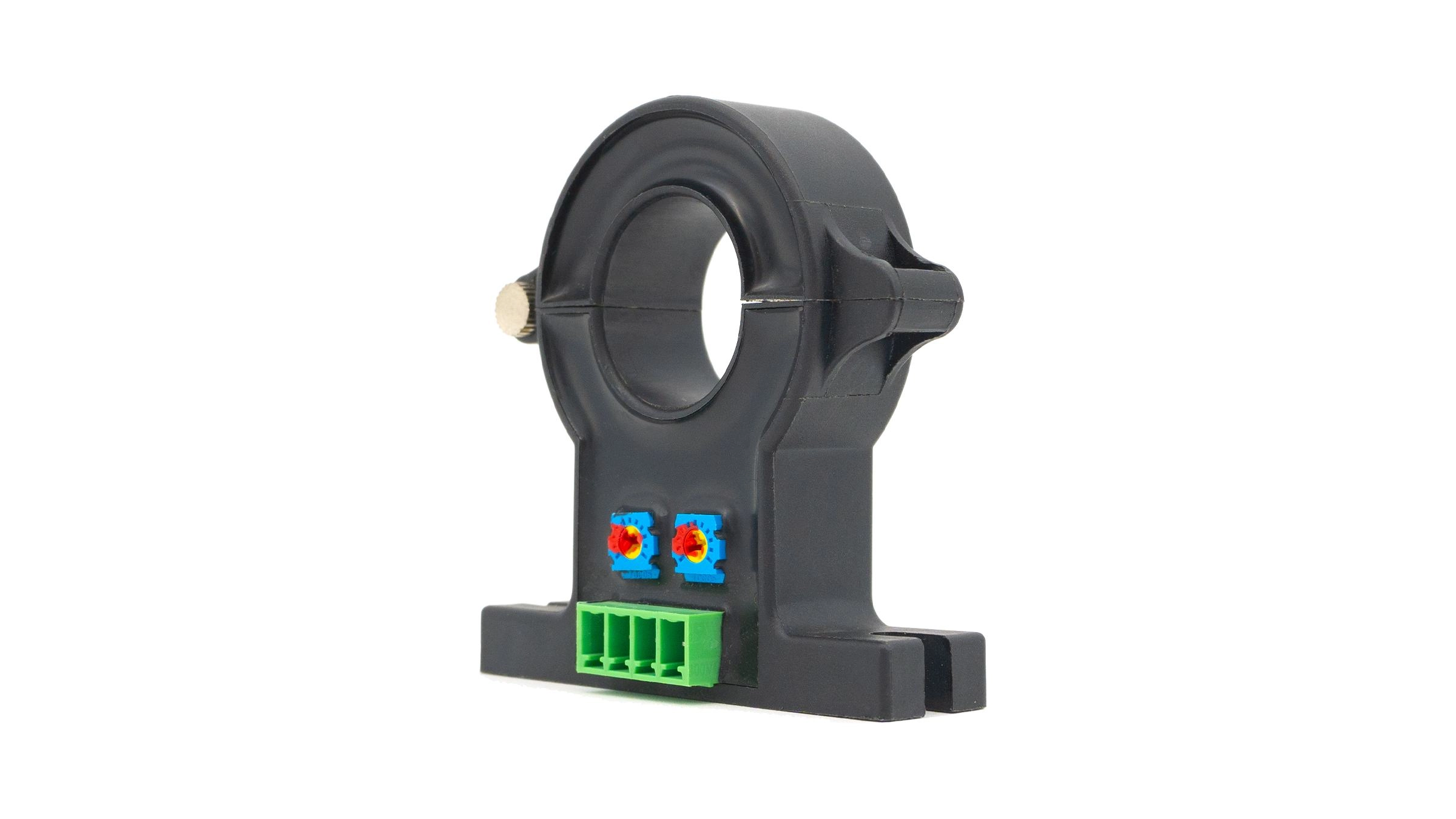

Exemple d'émetteur de courant :

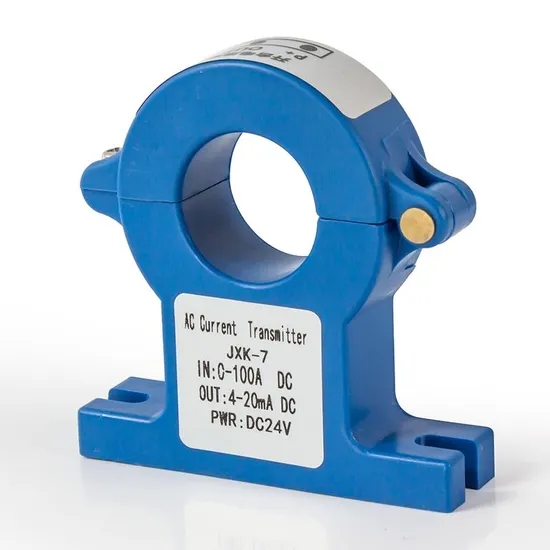

Cette image montre un transmetteur de courant typique utilisé pour mesurer le courant électrique dans les circuits.

Tendances de l'industrie

L’évolution des deux appareils est influencée par les progrès technologiques et les besoins de l’industrie. L'intégration avec des systèmes intelligents permet une surveillance et des diagnostics à distance. Une précision et une stabilité améliorées ont été obtenues grâce aux progrès des matériaux et de la conception. Les capacités de communication numérique permettent une intégration transparente avec les systèmes de contrôle. La miniaturisation réduit la taille de ces appareils sans compromettre les performances. Les améliorations de l'efficacité énergétique réduisent la consommation d'énergie, contribuant ainsi à des opérations plus durables.

Conclusion

Bien que les transmetteurs courant-pression et les transmetteurs de courant jouent un rôle essentiel dans l’automatisation industrielle, ils remplissent des fonctions distinctes. Les transmetteurs I/P sont essentiels pour convertir les signaux électriques en pressions pneumatiques pour contrôler les actionneurs, tandis que les transmetteurs de courant sont essentiels pour mesurer les courants électriques et les convertir en signaux standardisés pour la surveillance et l'analyse. Comprendre leurs différences et leurs applications garantit la sélection et la mise en œuvre appropriées dans divers systèmes industriels.
