Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2025-10-31 origine:Propulsé
Les transformateurs de courant (TC) permettent de mesurer l'électricité de manière sûre. Ils réduisent les courants élevés. Cela facilite le suivi de la consommation d’énergie dans les maisons et les bâtiments.
Choisir le bon scanner est très important pour de bonnes lectures. Pensez à des éléments tels que la taille de la charge et les caractéristiques thermiques. Assurez-vous qu’il fonctionne avec votre équipement de surveillance énergétique.
Les TC assurent la sécurité en détectant les surintensités et les courts-circuits. Ils activent des relais de protection pour arrêter les dommages et assurer la sécurité du système.
L'utilisation de plus d'un TC dans un canal peut permettre d'économiser de l'espace et de l'argent. Mais vous ne verrez peut-être pas autant de détails pour chaque circuit.
Vérifiez et prenez soin de vos CT souvent. Cela permet de maintenir les mesures correctes et de garantir la sécurité de votre système de surveillance énergétique.

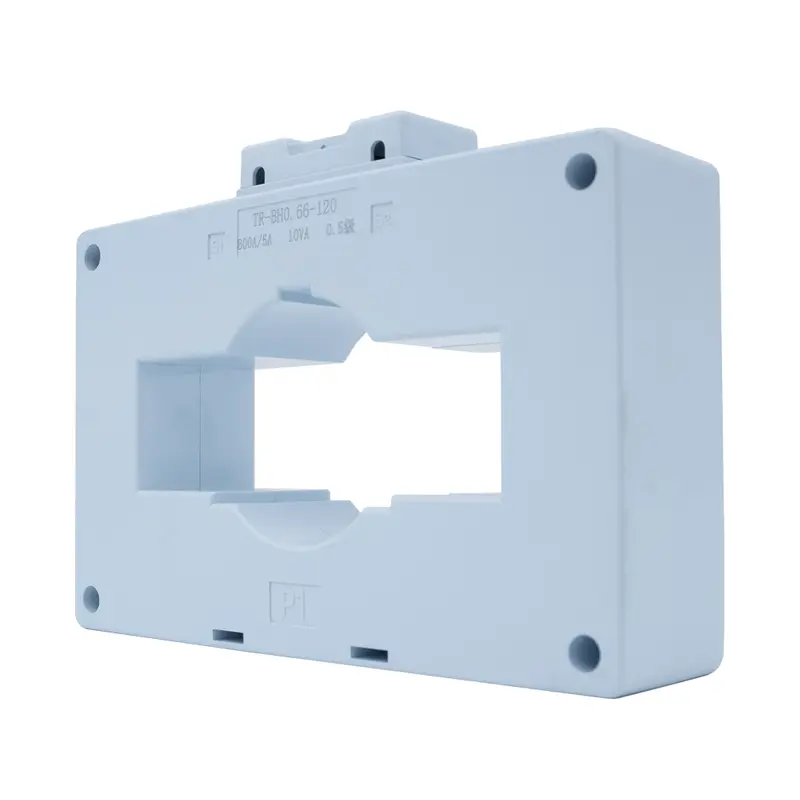

Un transformateur de courant vous aide à mesurer l'électricité en toute sécurité à la maison ou au travail. Sa tâche principale est de réduire les courants élevés à un niveau plus sûr. Cela permet de connecter en toute sécurité les outils de mesure. Le transformateur de courant utilise l'induction électromagnétique pour fonctionner. Lorsque le courant alternatif circule dans le fil principal, il crée un champ magnétique dans le noyau. Ce champ crée un courant plus faible dans l'enroulement secondaire. Le courant secondaire est toujours plus petit mais correspond au courant principal. Le circuit principal reste presque le même, donc le flux de puissance n’est pas modifié.
Le courant principal crée un champ magnétique changeant dans le noyau.
Ce champ crée un courant plus faible dans l'enroulement secondaire.
Le courant secondaire correspond au courant principal mais est plus petit.
L'induction électromagnétique déplace l'énergie de l'enroulement principal vers l'enroulement secondaire.
Le noyau est magnétisé lorsque le courant circule, ce qui crée un courant dans l'enroulement secondaire.
Vous pouvez trouver des transformateurs de courant dans de nombreux endroits. Ils sont utilisés dans les bâtiments, les panneaux et les circuits. Ils aident également à vérifier les éoliennes et les systèmes solaires. Dans tous ces cas, le transformateur de courant permet de mesurer l’électricité sans toucher à la haute tension.
Lorsque vous mesurez la climatisation, vous devez être sûr et correct. Le transformateur de courant aide dans les deux cas. Il utilise un rapport de tours pour maintenir le bon lien entre les courants principal et secondaire. Par exemple, si le courant principal est de 100 A et le secondaire de 5 A, le rapport de transformation est de 20 : 1. Cela signifie que le transformateur de courant réduit le courant de 20 fois. Le nombre de tours dans l'enroulement secondaire contrôle la chute du courant.
Le transformateur de courant possède un noyau en acier et un enroulement secondaire.
Le courant alternatif circule dans le fil principal et crée un champ magnétique.
Le champ magnétique magnétise le noyau et crée une tension dans l'enroulement secondaire.
Si vous fermez le circuit secondaire, un courant circule qui correspond au courant principal, mais qui est plus petit.
Plage actuelle | Description |
|---|---|
1-5A | Plage de sortie typique pour les TC |
0,333-1V | Plage de sortie alternative pour les TC |
Les transformateurs de courant assurent votre sécurité en réduisant les courants alternatifs élevés. Ne laissez jamais l'enroulement secondaire ouvert lorsque le principal est allumé. Cela peut produire des tensions très élevées. Certains transformateurs de courant sont dotés de pièces de sécurité intégrées, comme des diodes Zener ou des résistances de charge, pour arrêter les dommages. La vérification et les tests aident souvent votre système à rester sûr et correct.
Vous utilisez les CT de plusieurs manières. Vous pouvez vérifier les principales alimentations des services publics, les sous-panneaux et les systèmes d'énergie renouvelable. Les CT vous permettent de mesurer l'électricité dans différentes parties de votre bâtiment ou de vos équipements. Cela vous aide à surveiller la consommation d’énergie et à économiser de l’énergie.
Vous utilisez cts pour vérifier la quantité d’électricité que vous utilisez chaque jour. Ces appareils vous montrent immédiatement le flux actuel. Cela vous aide à voir où vous utilisez le plus d’énergie. Lorsque vous utilisez des transformateurs de courant avec un wattmètre, vous pouvez surveiller de plus près votre consommation d'énergie. C'est ce qu'on appelle la surveillance actuelle. Cela vous aide à remarquer des tendances et à trouver des moyens d’économiser de l’argent.
les cts donnent des données importantes pour vérifier les charges.
Ils vous aident à suivre exactement votre consommation d’énergie.
cts assurez-vous de suivre les règles de reporting.
Ils réduisent les courants élevés, ce qui permet de mesurer et de contrôler l'énergie en toute sécurité.
Les cts aident également à assurer la sécurité de votre système électrique. Ils recherchent des problèmes comme une trop grande quantité de courant ou des courts-circuits. Lorsque les cts détectent ces problèmes, ils peuvent activer les relais qui protègent le circuit. Ces relais éteignent la pièce défectueuse pour arrêter les dommages ou l'incendie. Cela permet de garantir la sécurité des personnes et des équipements.
Fonctionnalité | Description |
|---|---|
Détecter les surintensités et les courts-circuits | les cts surveillent le courant pour trouver des problèmes dangereux. |
Activer les relais de protection | Ils activent les relais pour désactiver rapidement les pièces défectueuses. |
Assurer l'isolation électrique | Cela protège les personnes et les équipements des hautes tensions. |
Les cts vous protègent également des chocs électriques en gardant les outils de mesure à l'écart de la haute tension. Certains tests permettent de détecter de petites fuites de courant. Cela empêche la chaleur de s’accumuler et de provoquer des incendies. Dans les grands panneaux, les cts permettent de détecter les problèmes d'isolation, les défauts d'écran et les fuites lentes. L'utilisation de cts pour la protection des circuits permet à votre système de fonctionner correctement et en toute sécurité.
Choisir les bons cts vous aide à obtenir de bonnes données. Il assure également la sécurité de votre système. Vous devez réfléchir à quelques éléments avant de choisir un transformateur de courant. Le meilleur choix vous permet de surveiller votre consommation d’énergie et de protéger votre équipement.
Vos cts doivent correspondre à votre charge électrique. Si vous en choisissez un trop grand ou trop petit, vos lectures seront fausses. Vérifiez toujours les caractéristiques thermiques et la taille. Regardez combien d'espace vous avez dans votre panneau. Assurez-vous que les CTS peuvent gérer le courant que vous souhaitez mesurer. Le tableau ci-dessous répertorie les éléments auxquels vous devriez penser :
Facteur | Description |
|---|---|
Indices thermiques | Affiche la température la plus élevée que le transformateur peut supporter. |
Taille physique | Vérifiez les dimensions extérieures et intérieures, surtout si l’espace est restreint. |
Exigences d'installation | Pensez à votre configuration et si vous devez rester sous tension pendant l'installation. |
Classe de précision | Choisissez une classe qui correspond à votre compteur pour de bonnes lectures. |
Exigences d'alimentation | Assurez-vous que le transformateur fournit suffisamment de puissance pour éviter les erreurs de signal. |
La classe de précision vous indique à quel point vos lectures sont proches de la valeur réelle. Si vous avez besoin de suivre l'énergie pour des factures ou des rapports, vous avez besoin de cts de haute précision . Le tableau ci-dessous montre quelques classes de précision et à quoi elles servent :
Classe de précision | Type d'utilisation | Exigence d'erreur |
|---|---|---|
0.1 | Dosage de haute précision | 0,1 % au courant nominal |
0.2 | Comptage général | 0,2 % au courant nominal |
0.5 | Comptage commun | 0,5 % au courant nominal |
1 | Comptage de base | 1 % au courant nominal |
3 | Applications moins précises | 3 % au courant nominal |
5 | Applications moins précises | 5 % au courant nominal |
Vous devez être prudent lorsque vous installez des transformateurs de courant. Cela vous aide à obtenir les bonnes lectures. Tout d’abord, coupez l’alimentation avant de commencer. Choisissez un bon endroit pour le transformateur. Mettez-le sur le fil droit et assurez-vous que la flèche fait face à la source d'alimentation. Faites glisser le fil principal dans le trou central du transformateur. Branchez les fils secondaires à votre compteur et vérifiez que la terre est étanche.
Voici quelques conseils pour placer les fils :
Assurez-vous que les fils sont connectés dans le bon sens. Utilisez des codes de couleur pour ne pas obtenir de lectures négatives ou rétrospectives.
Mettez le transformateur sur la même phase que l'entrée de tension. Cela aide à éviter les erreurs dans vos lectures.
N'utilisez pas de fils trop longs. Choisissez la bonne taille de fil et gardez-le court pour une meilleure précision.
Si vous avez besoin de fils plus longs, utilisez des câbles à paires torsadées. Cela aide à empêcher le bruit de gâcher vos lectures.
Essayez de ne pas utiliser trop de connecteurs et assurez-vous que tous sont bien serrés.
Vérifiez toujours votre travail avant de finir de tout assembler.
