Comment un capteur de courant protège la mise à la terre des transformateurs et l'isolation des parores

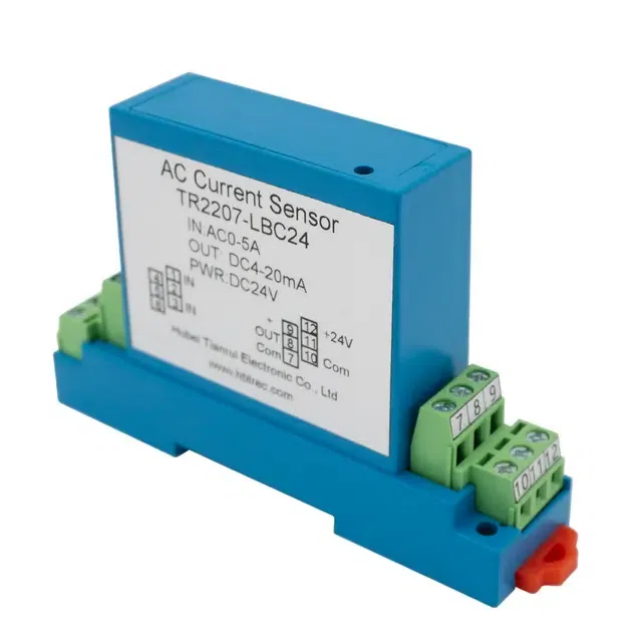

Les sous-stations modernes exigent des outils de surveillance précis qui garantissent la sécurité des équipements et leur fiabilité à long terme. Un capteur de courant , en particulier un capteur de courant de fuite CC, joue un rôle central dans la protection des systèmes de mise à la terre des transformateurs et de l'isolation des parafoudres. En surveillant en permanence les petits courants de fuite, les services publics reçoivent des alertes précoces précieuses concernant la dégradation de l'isolation ou les défauts de mise à la terre qui pourraient autrement entraîner des pannes ou des pannes coûteuses. Pour les gestionnaires d’actifs et les équipes de maintenance, ces capteurs ne sont plus des composants optionnels mais essentiels des sous-stations numériques. Hubei Tianrui Electronics Co., Ltd. s'est spécialisée dans le développement de capteurs de courant hautes performances qui répondent aux exigences strictes de la surveillance des systèmes électriques dans le monde entier.

Qu'est-ce qu'un capteur de courant de fuite CC et en quoi diffère-t-il des autres capteurs de courant ?

Contrairement aux capteurs de courant standard utilisés principalement dans les applications CA, un capteur de courant de fuite CC est conçu pour détecter des niveaux extrêmement faibles de fuite de courant continu. Ces fuites indiquent souvent des problèmes d'isolation ou des irrégularités de mise à la terre dans les équipements haute tension. Comprendre cette distinction est essentiel car les problèmes d'isolation se manifestent souvent par une dérive continue du courant continu plutôt que par des perturbations alternées.

Principe de fonctionnement de base (fuite DC vs AC)

Un capteur de courant alternatif détecte généralement les formes d'onde sinusoïdales et convient bien aux mesures de fréquence du réseau. En revanche, la détection des fuites DC nécessite une sensibilité plus élevée et un principe de mesure différent. Étant donné que les signaux CC n'alternent pas de polarité, le capteur doit atteindre une excellente stabilité, une dérive minimale et une immunité contre les changements environnementaux. Détecter une fuite de quelques microampères seulement peut faire la différence entre prévenir une rupture d’isolation et faire face à une panne imprévue.

Technologies de capteurs typiques utilisées pour les fuites CC

Plusieurs technologies permettent de mesurer les fuites DC :

Résistances shunt : simples et économiques mais limitées par des problèmes de chauffage et de précision.

Capteurs à effet Hall : largement utilisés, offrant une isolation et une bonne plage dynamique pour la détection de courant AC/DC.

Transformateurs de courant à flux nul (DC-CT) : solutions avancées offrant une précision exceptionnelle, une très faible dérive et une forte immunité aux interférences magnétiques externes.

Pour les sous-stations à haute fiabilité, les modèles de capteurs de courant de fuite à flux nul sont de plus en plus choisis en raison de leur stabilité sur de longues périodes de surveillance.

Spécifications clés à surveiller

Lors de la sélection d'un CC capteur de courant de fuite , les ingénieurs doivent se concentrer sur :

Résolution : Capacité à détecter les courants de fuite de faible niveau dans la plage des microampères.

Isolation : Séparation sûre entre les circuits haute tension et les systèmes de surveillance basse tension.

Dérive de température : variation minimale des mesures dans des environnements extérieurs difficiles.

Temps de réponse : vitesse adéquate pour capturer les événements transitoires et les pics de fuite.

Pourquoi surveiller la mise à la terre du noyau du transformateur et l'isolation du parafoudre avec des capteurs de fuite CC ?

Les actifs haute tension tels que les transformateurs et les parafoudres sont au cœur du réseau électrique. Leur fiabilité dépend fortement d’une isolation saine et d’une mise à la terre sûre. La surveillance des courants de fuite offre un moyen en ligne et non intrusif de suivre l'état de ces actifs.

Modes de défaillance détectés par les tendances des fuites

L'analyse des courants de fuite révèle un large éventail de précurseurs de défaillance :

Vieillissement de l'isolation causé par les contraintes thermiques et les charges électriques.

Pénétration d’humidité qui diminue la résistance d’isolation au fil du temps.

Activité de décharge partielle qui érode progressivement l’isolation et entraîne des contournements éclairs.

En surveillant les augmentations subtiles des fuites, les ingénieurs de maintenance peuvent agir avant que ces modes de défaillance ne dégénèrent en pannes catastrophiques.

Exemple de cas : prévenir les pannes catastrophiques

Considérons un transformateur de puissance avec une mise à la terre connectée via un capteur de courant de fuite CC. Sur plusieurs mois, le capteur détecte une augmentation lente mais régulière des fuites. Au lieu d’attendre un défaut visible, l’équipe de maintenance enquête et détecte une dégradation précoce de l’isolation. Des mesures correctives sont appliquées, évitant une panne coûteuse et préservant la stabilité du système. Ce scénario est de plus en plus courant, montrant comment la surveillance continue des fuites soutient directement les objectifs de fiabilité.

Comment concevoir une configuration de surveillance des fuites CC en ligne

La mise en place d'un système de surveillance en ligne efficace nécessite une attention particulière à la fois au placement des capteurs et à l'intégration des données. Une approche systématique garantit des mesures précises et des informations exploitables.

Emplacement du capteur

Les principaux points d'installation comprennent :

Borne de mise à la terre du transformateur pour capturer directement les fuites entre le noyau et la terre.

Fils de terre du parafoudre pour détecter les fuites d'isolation des dispositifs de protection contre les surtensions.

Chemins de traversée où une fuite de surface peut indiquer une contamination ou une dégradation.

Un positionnement correct garantit des signaux de fuite significatifs sans interférence.

Conditionnement du signal et gestion du bruit

Les sous-stations extérieures exposent les capteurs au bruit électromagnétique, aux harmoniques et aux surtensions transitoires. Le conditionnement du signal, y compris le filtrage et le blindage, est nécessaire pour extraire des données de fuite utiles. L'utilisation d'entrées différentielles et d'un câblage blindé minimise le couplage du bruit.

Enregistrement des données et intégration SCADA

Les capteurs de fuite ne fournissent des données précieuses que si elles sont analysées au fil du temps. Une configuration de surveillance robuste doit inclure :

Enregistreurs de données capables d'enregistrer en haute résolution.

Seuils configurables pour déclencher des alarmes lorsque la fuite dépasse les limites de sécurité.

Intégration avec SCADA et les systèmes de gestion des actifs pour corréler les données de fuite avec d'autres indicateurs de santé des équipements.

Conclusion

Un capteur de courant de fuite CC est plus qu'un appareil de mesure : c'est une défense de première ligne pour les systèmes de mise à la terre des transformateurs et la santé de l'isolation des parafoudres. En intégrant un capteur de courant fiable dans la surveillance des sous-stations, les services publics reçoivent des alertes précoces qui évitent les pannes, prolongent la durée de vie des équipements et améliorent la stabilité globale du réseau. Hubei Tianrui Electronics Co., Ltd. propose des solutions avancées adaptées à ces applications, combinant l'excellence technique avec une expertise industrielle éprouvée. Pour en savoir plus sur notre gamme de produits ou demander une consultation, veuillez nous contacter dès aujourd’hui.
